101.综合重合闸装置在保护启动前及启动后断路器发合闸压力闭锁信号时均闭锁重合闸。( )

51.大接地电流系统中,为什么有时要加装零序功率方向继电器组成零序电流方向保护?

50.保护采用线路电压互感器时应注意的问题及解决方法是什么?

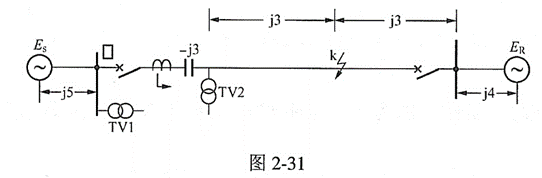

49.如图2-31所示,如果线路上装有串补电容,在线路上发生短路时,试问用TVl处和TV2处的电压互感器时工频变化量方向继电器的动作行为(不考虑串补电容的保护不对称击穿)。

48.试画出工频变化量阻抗继电器在正向短路故障时的动作特性。并说明它保护过渡电阻的能力为什么有自适应功能(设保护反向阻抗为Zs,整定阻抗为Zsd)?

47.试写出工频变化量的阻抗继电器的动作方程。该动作方程中的动作量(即工作电压)在接地阻抗继电器和相间阻抗继电器中的表达式是什么?其制动量在保护装置中是如何得到的?写出它的表达式。请在阻抗复数平面上画出正方向短路、反方向短路时的动作特性。请从动作特性上说明该继电器为什么有很强的保护过渡电阻的能力?该能力为什么有很强的自适应功能?

46.写出工频化量距离继电器的动作方程式和式中各量的含义。

45.简述工频突变量方向元件的原理。

44.如需构成如图2—24所示特性的相间阻抗继电器,直线PQ下方与圆所围的部分是动作区。ZZd是整定值,OM是直径。请写出动作方程,并说明其实现方法(要求写出圆特性和直线特性的以阻抗形式表达的动作方程,写出加于继电器的电压UJ电流IJ和Zzd表达的电压动作方程以及逻辑关系)。

43.图2.22的双侧电源系统中,阻抗继电器装在M侧,设︳Es︳=︳ER︱=E,保护背后电源阻抗为ZR,保护正方向的等值阻抗ZR,两侧电动势间的总阻抗为Z∑。各元件的阻抗角相同。(1)请画出系统发生振荡时阻抗继电器测量阻抗端点的变化轨迹。(2)如果阻抗继电器是方向阻抗继电器,其整定阻抗Zzd=3Ω,请问在下述几种情况下系统振荡时阻抗继电器是否会误动:①Zs=1Ω,
ZR=9Ω;②Zs=1Ω,ZR=9Ω③Zs=6Ω,ZR=4Ω

42.对于正常运行情况下发生的第一次短路故障振荡闭锁都采用短时开放距离保护I、II段的方法(例如短时开放160ms)。请简要说明为什么不采取长期开放保护的方法?
