45.简述工频突变量方向元件的原理。

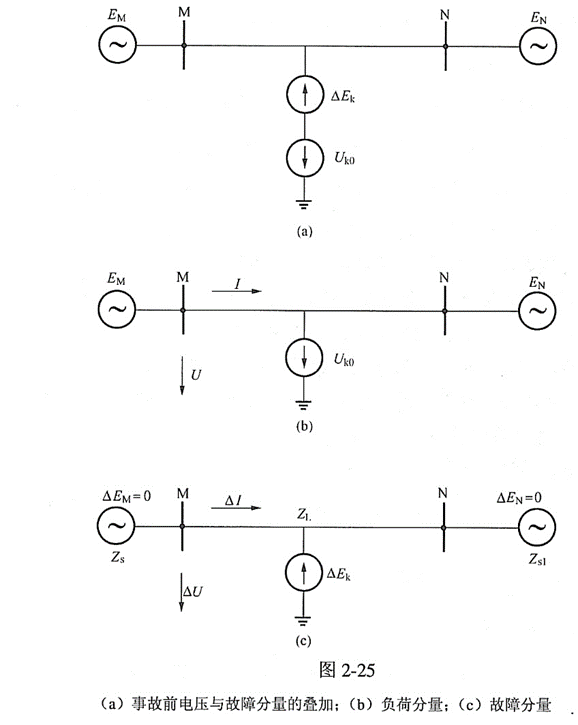

正确答案：答:如图2—25所示,故障状态由故障事故前分量和故障分量两部分组成,突变量方向元件利用保护安装处电流、电压的故障分量的极性来判别故障方向。

从图中得出:故障分量和存在下述关系:正向故障

反向故障

式中ZS——保护安装处到M侧电源的系统阻抗;ZS1——N侧电源的系统阻抗;ZL——线路阻抗。即正向故障,△U和△I的极性相反;反方向故障,其极性相同,为此,具有明确的方向性。
