简答题
47.试写出工频变化量的阻抗继电器的动作方程。该动作方程中的动作量(即工作电压)在接地阻抗继电器和相间阻抗继电器中的表达式是什么?其制动量在保护装置中是如何得到的?写出它的表达式。请在阻抗复数平面上画出正方向短路、反方向短路时的动作特性。请从动作特性上说明该继电器为什么有很强的保护过渡电阻的能力?该能力为什么有很强的自适应功能?
答案解析
正确答案：答:工频变化量阻抗继电器的动作方程是
(或可写成
或
)。对接地阻抗继电器
对相间阻抗继电器
制动量
,或
或
可用工作电压的记忆值即用正常运行时的测量到的电压
和负荷电流
,按下式计算得到:

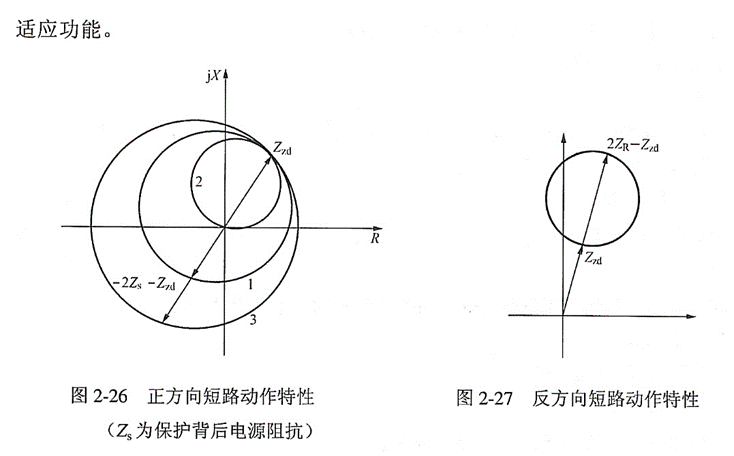

正方向短路时的动作特性如图2—26的圆1,反方向短路时的动作特性如图2.27所示。从图2.26的圆1可见该继电器与常规的方向阻抗继电器的动作特性(图2.26的圆2)相比较,它在凡方向上有更多的保护范围,因而有很强的保护过渡电阻的能力。当保护安装处背后运行方式越小,即保护背后的电源阻抗Zs越大时,同样的过渡电阻Rg所产生的过渡电阻的附加阻抗越大。继电器越加容易在区内短路时误动。但由于Zs越大时-Zs,-Zzd的值也越大,圆向第三象限偏移的也越大。动作特性成图2-26中的圆3所示。保护过渡电阻的能力也增强了,所以有很好的自适应功能。
