43.图2.22的双侧电源系统中,阻抗继电器装在M侧,设︳Es︳=︳ER︱=E,保护背后电源阻抗为ZR,保护正方向的等值阻抗ZR,两侧电动势间的总阻抗为Z∑。各元件的阻抗角相同。(1)请画出系统发生振荡时阻抗继电器测量阻抗端点的变化轨迹。(2)如果阻抗继电器是方向阻抗继电器,其整定阻抗Zzd=3Ω,请问在下述几种情况下系统振荡时阻抗继电器是否会误动:①Zs=1Ω,
ZR=9Ω;②Zs=1Ω,ZR=9Ω③Zs=6Ω,ZR=4Ω

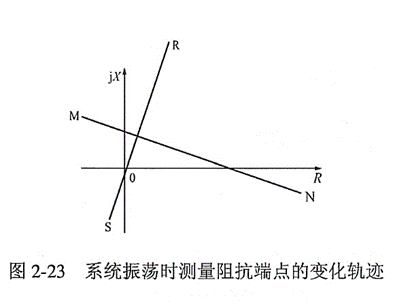

正确答案：答:(1)如图2.23所示,系统发生振荡时阻抗继电器测量阻抗端点

的变化轨迹是SR线的垂直平分线MN,SR(矢量)=Zz。(2)判断继电器是否误动,方法是看振荡中一1.3在不在动作特性内,则测量阻抗端点变化的轨迹一定穿过动作特性。阻抗继电器在振荡时就会误动。Zs=lΩ,ZR=9Ω,震荡中心在(Z∑/2)=

=5(Ω)处,也就是继电器正方向4Ω处,位于动作特性外,继电器在振荡时不会误动。Zs=lΩ,ZR=4Ω,振荡中心在(Z∑/2)=

=2.5(Ω)处,也就是继电器正方向1.5Ω处,位于动作特性内,继电器在振荡时将会误动。ZS=6Ω,ZR=4Ω时,振荡中心在(Z∑/2)=

=5(Ω)处,也就是继电器反方向1Ω处,位于动作特性外,继电器在振荡时不会误动。
