判断题
31.在硅稳压管得简单并联型稳压电路中稳压管应工作在反向击穿状态,并且应与负载电阻串联。( )
A
正确
B
错误
答案解析
正确答案:B
解析:
**解析:**
在硅稳压管(齐纳二极管)组成的简单并联型稳压电路中:
1. **工作状态正确**:稳压管确实必须工作在**反向击穿状态**。在此状态下,当流过稳压管的电流在较大范围内变化时,其两端的电压基本保持不变,从而起到稳压作用。
2. **连接方式错误**:稳压管应与负载电阻**并联**,而不是串联。
* **原理**:稳压管与负载并联后,再串联一个限流电阻接到电源上。由于并联电路各支路电压相等,稳压管两端的稳定电压直接加在负载两端,从而使负载获得稳定的电压。
* **若串联**:如果稳压管与负载串联,负载上的电压将不再是稳压管的稳定电压,且无法实现针对负载电压的稳压功能(串联通常用于分压或作为恒流源的一部分,而非简单的并联稳压结构)。
因此,题目中“应与负载电阻串联”的说法是错误的。正确的接法是:**稳压管与负载电阻并联**。
相关知识点:
硅稳压管稳压电路连接错×
题目纠错
电工职业技能鉴定题库及答案-2024版
相关题目
单选题
203.两只额定电压相同的电阻,串联接在电路中,则阻值较大的电阻()。
单选题
202.在过载冲击时,由电枢反应引起主磁极下面的磁场畸变故障应该以()方式处理。
单选题
201.起动直流电动机时,通常在电枢回路中串入必要的电阻,目的是()。
单选题
200.当同步电动机在额定电压下带负荷运行时,调节励磁电流大小,可改变()。
单选题

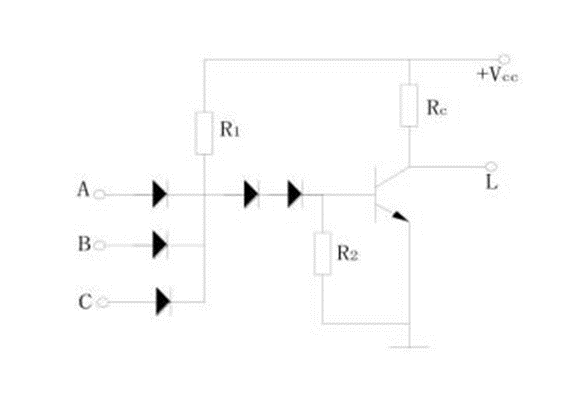

199.该电路为()门电路。
