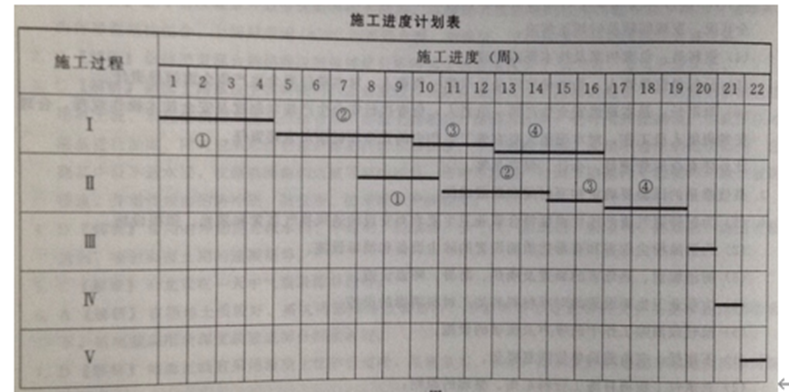

1.背景资料某公司中标修建新建道路,全长2.5km,双向四车道,其结构从下至上为:20cm厚石灰稳定碎石底基层,38cm厚水泥稳定碎石基层,8cm厚粗粒式沥青混合料底面层,6cm厚中粒式沥青混合料中面层,4cm厚细粒式沥青混合料表面层。项目部编制的施工机械主要有:挖掘机,铲运机,压路机,洒水车,平地机,自卸汽车。施工方案中:石灰稳定碎石底基层直线段由中间向两边、曲线段由外侧向内侧的方式进行碾压;沥青混合料摊铺时应对温度随时检查,用轮胎压路机初压,碾压速度控制在1.5-2.0km/h,施工现场设立了公示牌:内容包括工程简介牌、文明施工牌,安全纪律牌。项目部将20cm厚石灰稳定碎石底基层,38cm厚水泥稳定碎石基层,8cm厚粗粒式沥青混合料底面层,6cm厚中粒式沥青混合料中面层,4cm厚细粒式沥青混合料表面层等五个施工过程分别用Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ表示,并将Ⅰ、Ⅱ两项划分成4个施工段(1)(2)(3)(4)。I,II两项在各施工段上持续时间如表4-1所示:而III,IV,V不分施工段连续施工,持续时间均为一周。项目部按各施工段持续时间连续,均衡作业,不平行,搭接施工的原则安排了施工进度计划(表型如表4-2)问题1.补充施工机械种类计划表中缺少的主要机械。2.请给出正确的底基层碾压方法,沥青混合料的初压设备。3.沥青混合料碾压温度是依据什么因素确定的?4.除背景内容外现场还应设立哪些公示牌?5.请按背景中要求和表4-2形式,用横道图表示,画出完整的施工进度计划表,并计算工期。

1.背景资料某山岭隧道为单洞双向两车道公路隧道,其起讫桩号为K68+238~K69+538,隧道长1300m。该隧道设计图中描述的地质情况为:K68+238~K68+298段以及K69+498~K69+538段为洞口浅埋段,地下水不发育,出露岩体极破碎,呈碎、裂状;K68+298~K68+598段和K69+008~K69+498段,地下水不发育,岩体为较坚硬岩,岩体较破碎,裂隙较发育且有夹泥,其中,K68+398~K68+489段隧道的最小埋深为80m;K68+598~K69+008段,地下水不发育,岩体为较坚硬岩,岩体较为完整,呈块状体或中厚层结构,裂隙面内夹软塑状黄泥。施工过程中发生如下事件:事件一:施工单位对该隧道的围岩进行了分级。按安全、经济原则从①全断面法、②环形开挖留核心土法、③双侧壁导坑法中比选出了一种浅埋段隧道施工方法。事件二:根据设计要求,施工单位计划对K68+398~K68+489段隧道实施监控,量测项目有:洞内外观察、地表下沉、钢架内力和外力、围岩压力、周边位移、拱顶下沉、锚杆轴力等。事件三:施工单位在K68+690~K68+693段初期支护施工时,首先采用激光断面仪对该段隧道开挖断面的超欠挖情况进行测量,检验合格后,采用干喷技术,利用挂模的方式喷射混凝土,并对喷射混凝土强度等实测项目进行了实测。事件四:在二次初砌施工前,施工单位发现K68+328~K68+368段多处出现了喷射混凝土掉落的现象,掉落处原岩表面残留有黄泥。施工单位提出了掉落段的处治方法,并进行了复喷施工。【问题】1.判断隧道各段围岩的级别。指出事件一中比选出的施工方法。2.事件二中哪三项为必测项目?写出拱顶下沉量测的方法和工具。3.指出事件三施工中的错误,补充喷射混凝土质量检验实测项目的漏项。4.分析事件四中喷射混凝土因原岩面残留黄泥而掉落的原因,并写出施工单位复喷前应采取的措施。5.本项目是否需要编制专项施工方案?是否需要专家论证、审查?

1.背景资料某高速公路跨线大桥(7×20m+65m+7×20m+5×20m)引桥上部结构为预应力钢筋混凝土箱梁,后张法施工,采用预制吊装施工工艺。预制场布设在桥位附近荒地,地势平坦,承包人根据工期要求设置10个预制台座,预制场整平压实后,浇筑台座混凝土,抹光整平检验合格后预制箱梁。为防止箱梁预拱度出现偏差,承包人严格控制模板施工质量和立模高程;严格控制张拉时箱梁混凝土强度和存梁时间。箱梁预制过程中主要检验了箱梁混凝土强度和箱梁几何尺寸,以确保梁体质量,箱梁达到规定强度后移至存梁区,箱梁按两层水平存放,层与层之间支垫枕木。为加快工程进度,该大桥承包人报监理工程师批准并以业主认可后将部分箱梁移运、安装工程分包给具有相应资质的分包人,并签订分包合同。为保证箱梁的安装质量,主要检验了箱梁安装竖直度和箱梁顶面纵向高程。安装过程中发生了1片箱梁掉落地面的事故,幸未造成人员伤亡和设备损坏。该片箱梁经检查后作报废处理,直接经济损失约6万元人民币,承包人将事故报告监理工程师,经同意后继续施工。问题1.补充箱梁预拱度偏差的防治措施。预制箱梁主要检验内容遗漏哪几项?存梁分层存放时枕木应支垫在箱梁什么位置?2.承包人对部分箱梁移运和安装工程的分包属于一般分包还是指定分包?请说明理由。3.背景资料中只给出了箱梁安装主要检验内容中的两项,请补充另外两项。4.判断背景资料中所列箱梁掉落地面情况属于哪类质量事故?按照工程质量事故报告制度的要求,承包人对该事故的处理方法是否妥当?请说明理由。

1.背景资料:某施工单位承接了高速公路施工,K8+126处有一座主跨为9×30m预应力混凝土简支空心板梁桥,该桥为旱桥,中间桥墩位于低洼地带,地下水较低,地质条件为硬土。基础采用人工挖孔桩施工工艺,上部结构采用预制吊装,梁体采用后张法施工。在人工挖孔桩施工中发生如下事件:事件1:依据导线总水准点测量控制网资料和施工设计图上的桩位平面布置图,测定桩位方格控制网和高程基准点,确定好桩位中心,以桩位中心为圆心,以桩身半径画出上部圆周,并撒石灰线作为桩孔开挖尺寸线,桩位线定好后,作好护桩,监理复查认定不合格。事件2:开挖桩孔应从上到下逐层开挖,先挖中间部分的土方,然后向周边扩挖,有效控制桩孔的截面尺寸,当挖到第一节完毕时,模板预留0.3m以上高出原地面,每节的开挖高度应根据土质和设计而定,一般以0.9~1.2m为宜。第一节开挖完毕后,支护壁模板,护壁模板支好后应立即浇筑护壁混凝土,护壁材料采用C20混凝土,护壁厚度为10cm,人工浇筑,人工捣实,护壁混凝土应根据气候条件,一般情况下浇灌完毕须经24h后可拆模。挖孔桩示意图如下图所示。事件3:预应力张拉。将钢绞线穿入波纹管道内(钢绞线下料长度考虑张拉工作长度)进行张拉作业。张拉使用的张拉机及油泵、锚、夹具必须符合设计要求并配套使用,配套定期校验,以准确标定张拉力与压力表读数间的关系曲线。按设计要求在两端同时对称张拉,张拉时千斤顶的作用线必须与预应力轴线重合,两端各项张拉操作必须一致。预应力张拉采用“双控”。事件4:施工单位在第2片梁的张拉过程中,出现钢绞线的断丝现象,据检测,断丝数量超过设计规定的允许数量。【问题】1.指出事件1中的错误并改正。2.事件2中模板预留0.3m以上高出原地面的原因是什么?3.写出挖孔桩示意图中A和B的名称。4.写出事件3中双控指的是什么?5.事件4中施工单位应该如何处理?

1.背景资料某大桥主跨为20×40m预应力混凝土简支T梁桥,合同总价为8700万元。大桥桥址处地质条件如下:原地面往下依次为黏土、砂砾石、泥岩,主墩基础为直径2.0m的钻孔灌注桩,设计深度为40m,采用回转钻进施工法钻孔,导管法灌注水下混凝土。T梁施工采用预制吊装,预应力采用后张法施工。问题预应力施工对张拉机具的使用有哪些要求?张拉过程中如出现断丝、滑丝,应做如何处理?

1.背景资料某施工单位承接了二级公路一桥隧相连项目,其中桥梁桥跨布置为(65+120+65)m,③号桥台紧邻隧道进口洞门。隧道全长910m,净宽12m,净高5m,单洞双向两车道,最大埋深100m,进、出口50m范围内埋深均小于20m(属浅埋隧道)。桥跨布置与隧道围岩级别及其长度、掘进速度见图3所示。该项目实施过程中发生了如下事件:事件一:桥梁为T型刚构,采用挂篮悬臂浇筑,设计文件要求悬臂浇筑须对称平衡。中跨、边跨合拢段长度均为2m,靠近桥台4m梁段采用现浇施工。事件二:隧道掘进工期为12个月,采用进、出口双向开挖,但最后30m为单向开挖。由于受③号桥台施工限制,决定先由A作业队从出口向进口方向掘进,待③号桥台施工完成后,立即由B作业队从进口掘进,且最后30m决定由B作业队单独完成。事件三:洞口工程施工包括以下工序:①截水沟施工;②边、仰坡开挖;③套拱及长管棚施工;④边、仰坡防护。事件四:A作业队在进洞30m后,现场负责人决定将开挖方法有台阶法改为全断面法。问题1.事件一中,主跨悬臂浇筑施工是否需要在墩梁处采取临时固结措施?说明理由。2.事件一中,边跨4m现浇梁段应采用何种方法施工?说明本桥合龙顺序。3.事件二中,为保证隧道掘进工期,③号桥台施工最迟应在A作业队掘进开工后多少个月完成?(列式计算,计算结果小数点后保留1位)4.写出事件三中洞口工程施工的正确顺序。(用编号表示即可)5.事件四中,改变后的开挖方法是否合理?说明理由。

1.背景资料:某公司承建一座桥梁工程。该桥跨越山区季节性流水沟谷,上部结构为三跨式钢筋混凝土结构,重力式U型桥台,基础均采用扩大基础;桥面铺装自下而上为厚8cm钢筋混凝土整平层+防水层+粘层+厚7cm沥青混凝土面层;桥面设计高程为99.630m。桥梁立面布置如图所示:项目部编制的施工方案有如下内容:(1)根据该桥结构特点,施工时,在墩柱与上部结构衔接处(即梁底曲面变弯处)设置施工缝。(2)上部结构采用碗扣式钢管满堂支架施工方案。根据现场地形特点及施工便道布置情况,采用杂土对沟谷一次性进行回填,回填后经整平碾压,场地高程为90.180m,并在其上进行支架搭设施工,支架立柱放置于20cm×20cm楞木上。支架搭设完成后,项目部立即按施工方案要求的预压荷载对支架采用土袋进行堆载预压,期间遇较长时间大雨,场地积水。项目部对支架预压情况进行连续监测,数据显示各点的沉降量均超过规范规定,导致预压失败。此后,项目部采取了相应整改措施,并严格按规范规定重新开展支架施工与预压工作。【问题】1.写出图中构件A的名称。2.根据图判断,按桥梁结构特点,该桥梁属于哪种类型?简述该类型桥梁的主要受力特点。3.施工方案(1)中,在浇筑桥梁上部结构时,施工缝应如何处理?4.根据施工方案(2),列式计算桥梁上部结构施工图应搭设满堂支架的最大高度;根据计算结果,该支架施工方案是否需要组织专家论证?说明理由。5.项目部应采取哪些措施才能顺利地使支架预压成功?

1.背景资料某施工单位承接了长12km的山区二级公路工程项目,其中包含一座长100m的双车道隧道。隧道起止桩号为K5+640~K5+750,隧道围岩为砂岩,岩体完整,呈块状整体,进出口岩石裸露。隧道采用传统矿山法施工。隧道洞口段路面采用水泥混凝土路面,路面结构层自上而下为:20cm厚C30水泥混凝土面层;20cm厚水泥稳定碎石层;20cm厚填隙碎石基层。路面施工完成后进行了隧道安全设施的施工。隧道通车后,在进口段发现路面出现横向裂缝,施工单位对出现裂缝的原因进行调查分析,发现该段基层顶面标高比设计标高平均高出5cm,而混凝土制备、浇筑工艺、养护都满足要求,切缝及时。问题1.补充隧道中还需要的施工附属设施。2.确定围岩等级的指标有哪些?结合背景材料判断隧道围岩的等级。3.该公路工程项目中的隧道除可采用传统矿山法施工外,还可以采用什么方法?4.分析隧道进口段路面出现横向裂缝的可能原因。

1.背景资料某三级公路,起讫桩号为K0+000-K4+300,双向两车道,路面结构形式为水泥混凝土路面。由于当地经济的发展,该路段已成为重要集散公路,路面混凝土出现脱空、错台、局部网状开裂等病害,对该段公路需进行路面改造。具有相应检测资质的检测单位采用探地雷达、弯沉仪对水泥混凝土板的脱空和结构层的均匀情况、路面承载能力进行了检测评估,设计单位根据检测评估结果对该路段进行路面改造方案设计。经专家会讨论,改造路面采用原水泥混凝土路面进行处治后加铺沥青混凝土面层的路面结构形式,如图2所示。施工中发生如下事件:事件一:该改造路段中的K2+000-K3+200经过人口密集的村庄,设计方案在此路段设置隔离栅,建议施工单位隔离栅宜在A工程完成后尽早实施。事件二:施工单位对原水泥混凝土路面板块脱空的病害采用钻孔然后用水泥浆高压灌注处理的方案,具体的工艺包括:①钻孔②制浆③定位④交通控制⑤灌浆⑥B⑦灌浆孔封堵。事件三:施工单位对发生错台或板块网状开裂的原水泥混凝土路面,将病害范围的整体全部凿除,重新夯实路基及基层,对换板部位基层顶面进行清理维护,换板部分基层调平采用碎石,再浇筑同强度等级混凝土。事件四:施工单位对板块脱空病害进行压浆处理,强度达到要求后,复测压浆板四角的弯沉值,实测弯沉值在0.10mm~0.18mm之间。事件五:施工单位对原水泥混凝土路面病害处治完成并检查合格后,按试验段摊铺取得数据铺筑沥青混凝土面层,对于沥青混台料的生产,每日应做C试验和D试验。【问题】1.写出事件一中A的名称,说明设置隔离栅的主要作用。2.写出事件二中工艺B的内容,并对路面处治的工艺流程进行最优排序。3.改正事件三中的错误之处。4.事件四中施工单位复测压浆板四角的弯沉值后,可否判断板块不再脱空?说明理由。5.写出事件五中C试验、D试验的名称。

1.背景资料某二级公路全长28km,路面结构形式为:级配碎石底基层、水泥稳定碎石基层、C30水泥混凝土面层。该公路通车三年左右,全线较多路段的水泥混凝土路面均出现裂缝,裂缝以横向裂缝为主,部分水泥混凝土面板发生了断板现象。建设单位注意到,挖方路段比填方路段的裂缝及断板现象更加严重。建设单位立即成立了调查小组,对该项目设计图纸、施工过程、试验记录、监理日志等进行全面分析。经过分析总结,认为产生裂缝及断板的原因是:(1)全线超载比较严重,尤其是运煤车较多。(2)由于挖方多为石质挖方,路基多为坚硬的砂岩,根据设计图纸,为了节约造价,位于挖方路段的路面基层采用15cm厚的水泥稳定碎石,比填方路段的基层减薄了10cm。基层的厚度及强度不足是造成断板及裂缝的原因之一。(3)挖方路段地下水较丰富,且地下水的毛细现象严重。(4)石质挖方路段多采用放炮施工,路基顶面没有形成平整的横坡。(5)根据施工记录,夏季施工时温度较高,加上施工单位切缝设备不足,导致切缝不及时。(6)切缝深度过深,导致断板。(7)由于该路段附近水源紧张,混凝土面层施工时,没有在基层上洒水,或洒水不够。(8)进行混凝土面板灌缝处理的沥青热稳定性差、易流淌。(9)基层标高控制不严,部分标高超过基层设计标高1.5cm。(10)不同路段的集料的含水量不一致。施工时没有根据集料的含水量调整配合比。(11)夏季施工没有进行覆盖养生。问题1.请分析建设单位关于水泥混凝土面板开裂和断板的原因,改正其中错误之处。2.请你从混凝土强度、路面排水的角度进一步分析和阐述上面原因中第(7)、(8)、(9)、(10)条为什么是产生混凝土开裂或断板的原因。3.对于水泥混凝土断板应该采取什么处理措施。

1.背景资料某施工单位承接了两座单洞分离式隧道施工任务,左线起讫桩号为ZK10+308,ZK10+788,右线起讫桩号为YK10+264,YK10+776。两隧道均为瓦斯隧道,且围岩富含有害矿物质。根据设计要求,隧道洞内路面采用水泥混凝土刚性路面,路面结构自上而下分别为:24cm厚C25水泥混凝土层面、20cm厚C20水泥混凝土基层、10cm厚C15水泥混凝土调平层。水泥混凝土路面施工工艺流程如下图所示。施工单位在隧道施工时配备的部分劳动力和相应工伤保险费缴纳的情况如下表。明洞段混凝土层面摊铺后,因表面没有及时覆盖,且天气炎热,表面游离水分蒸发过快,体积急剧收缩,导致出现不规则网状裂缝。隧道施工中施工单位按照国家的劳动保护法规,积极改善隧道施工条件,制定了切实可行的防噪声、通风等措施,以保证工作人员身体健康。问题1.按长度划分,左、右线隧道属于什么隧道?说明理由。2.如果针对路面面层施工,指出表中劳动力配置哪些是不需要的(以编号表示即可)?按相关法规要求,表中只为危险性较大的爆破工缴纳工伤保险费的做法是否正确?说明理由。3.写出工艺流程图中工序A、B、C的名称。4.明洞段路面面层摊铺后出现的裂缝通常称为哪种裂缝?5.除背景中所列措施外,施工单位还应制定哪些劳动保护措施?
