8、港区内某电气设备所用电机为三相电动机，每相的等效电阻R=29，等效感抗XL=21.8，试求下列两种情况下电动机的相电流、线电流以及从电源输入的功率，并比较所得的结果:(1)绕组联成星形接于Ul=380V的三相电源上;(2)绕组联成三角形接于Ul=220V的三相电源上。

答案解析

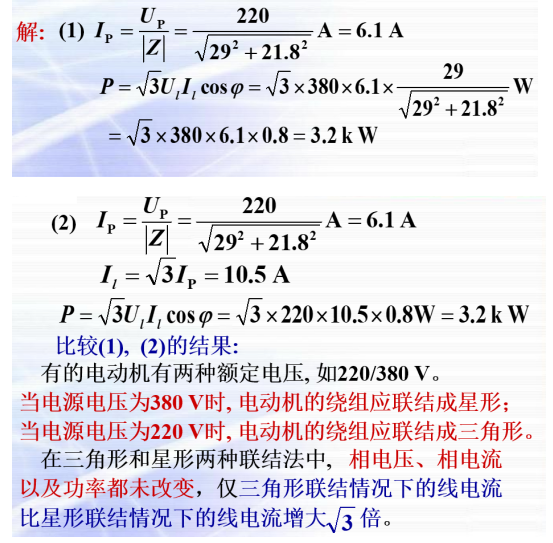

正确答案：答:解:
