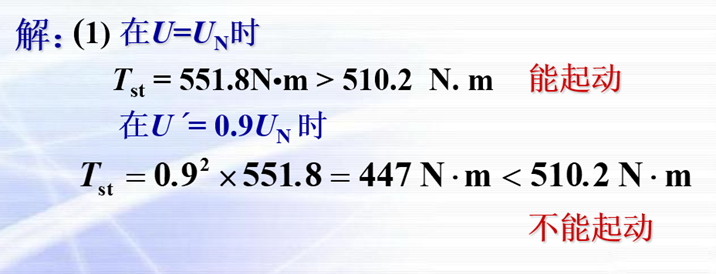

5、港区内某装卸设备配置的三相异步电动机，定子绕组△型联结，其铭牌数据为:P2N=45kW，nN=1480r/min，UN=380V，N=92.3%，cosN=0.88，Ist/IN=7.0，Tst/TN=1.9，Tmax/TN=2.2，求:如果负载转矩为510.2N•m，试问在U=UN和U´=0.9UN两种情况下电动机能否起动?

2.如果是用了外部的DC24V电源，应确保该电源没有与S7-200SMARTCPU上的传感器电源并联使用，因为这种并联可能导致两个电源冲突，甚至损坏电源。( )

1.L+和M端子分别是模块提供的DC24V传感器电源的正极和负极。( )

2、电工小张在对港区内某电气设备检修时(原理图如下图所示)，发现两个支路电流都为4A，干路电流只有5.6A左右，小于8A，于是判断该设备存在电流泄漏故障，这种判断方法对吗?为什么?

1、已知，某单位办公楼内照明系统电路如图5.6所示，电源线电压U12=380V，负载R1=5，R2=10，R3=20，请针对下列故障情况进行分析:(1)L1相短路:中性线未断时，求各相负载电压;中性线断开时，求各相负载电压。(2)L1相断路:中性线未断时，求各相负载电压;中性线断开时，求各相负载电压。

8、港区内某电气设备所用电机为三相电动机，每相的等效电阻R=29，等效感抗XL=21.8，试求下列两种情况下电动机的相电流、线电流以及从电源输入的功率，并比较所得的结果:(1)绕组联成星形接于Ul=380V的三相电源上;(2)绕组联成三角形接于Ul=220V的三相电源上。

7、电路如图，已知E1=40V，E2=20V，R1=R2=4，R3=13，试求电流I3大小?

6、电路如下图所示，t=0时合上开关S，合S前电路已处于稳态。试求电容电压UC=?

5、港区内某装卸设备配置的三相异步电动机，定子绕组△型联结，其铭牌数据为:P2N=45kW，nN=1480r/min，UN=380V，N=92.3%，cosN=0.88，Ist/IN=7.0，Tst/TN=1.9，Tmax/TN=2.2，求:如果负载转矩为510.2N•m，试问在U=UN和U´=0.9UN两种情况下电动机能否起动?

4、港区内某装卸设备配置的三相异步电动机，定子绕组△型联结，其铭牌数据为:P2N=45kW，nN=1480r/min，UN=380V，N=92.3%，cosN=0.88，Ist/IN=7.0，Tst/TN=1.9，Tmax/TN=2.2，求:(1)额定电流IN?(2)额定转差率sN?(3)额定转矩TN、最大转矩Tmax和起动转矩Tst?

3、假设港口生产现场有一电气设备，阻抗呈感性，功率P=10kW，功率因数为0.6，接在电压U=220V，ƒ=50Hz的电源上，根据供电公司考核要求，如将功率因数提高到0.95，应采取什么具体措施?
