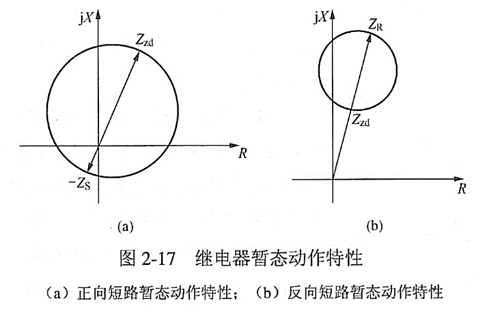

35.如果阻抗继电器的动作方程为90°≤arg≤270°,式中ZJ为测量阻抗,Zzd为整定阻抗。(1)在阻抗复数平面上画出它的动作特性。(2)写出继电器用以实现的电压形式的动作方程(即用加在继电器上的电压UJ电流IJ和整定阻抗Zzd甜表达的动作方程)。(3)说明该继电器在防止正方向出口短路可能会拒动(出现死区)、在反方向出口短路可能会误动方面应采取什么措施?采取措施后,请画出正向短路和反向短路时的暂态动作特性(保护反方向的阻抗为Zs∠Φ,正方向的所有阻抗为ZR∠Φ保护的整定阻抗为Zd∠Φ)。

2.采取跳闸位置继电器停信的主要目的为了保证当电流互感器与断路器之间发生故障时,本侧断路器跳开后对侧闭锁式纵联保护能够快速动作。( )

1.对于超高压系统,当变电站母线发生故障,在母差保护动作切除故障的同时,变电站出线对端的线路保护亦应可靠的跳开三相断路器。( )

115.为保证在电流互感器和断路器之间发生故障时,母差保护动作跳开本侧断路器的同时对侧闭锁式纵联保护能快速动作,应采取的措施是母差保护动作停信。( )

114.对于仅使用三相重合闸的线路而言,潜供电流是不存在的。( )

113.为提高重合闸成功率,对于采用检无压、同期重合闸方式的线路,一般仅在检同期侧投入重合闸的后加速回路。( )

112.三相重合闸启动回路中的同期继电器常闭触点回路,没有必要串接检定线路有电压的常开触点。( )

111.采用检无压、检同期重合闸的线路,投检无压的一侧,没有必要投检同期。( )

110.为了防止断路器在正常运行情况下由于某种原因(如误碰、保护误动等)而跳闸时,由于对侧并未动作,线路上有电压而不能重合,通常是在鉴定无压的一侧同时投入同期鉴定重合闸,两者的逻辑是与门关系(两者的触点串联工作),这样就可将误动跳闸的断路器重新投入。( )

109.在线路三相跳闸后,采用三相重合闸的线路在重合前经常需要在一侧检查无压;另一侧检查同期。在检查无压侧同时投入检查同期功能的目的在于断路器偷跳后可以用重合闸进行补救。( )

108.采用检无压、检同期重合闸方式的线路,投检同期的一侧,仍需投检无压,其主要目的是为了当线路无压时可靠闭锁检同期重合闸。( )
