2.采取跳闸位置继电器停信的主要目的为了保证当电流互感器与断路器之间发生故障时,本侧断路器跳开后对侧闭锁式纵联保护能够快速动作。( )

35.如果阻抗继电器的动作方程为90°≤arg≤270°,式中ZJ为测量阻抗,Zzd为整定阻抗。(1)在阻抗复数平面上画出它的动作特性。(2)写出继电器用以实现的电压形式的动作方程(即用加在继电器上的电压UJ电流IJ和整定阻抗Zzd甜表达的动作方程)。(3)说明该继电器在防止正方向出口短路可能会拒动(出现死区)、在反方向出口短路可能会误动方面应采取什么措施?采取措施后,请画出正向短路和反向短路时的暂态动作特性(保护反方向的阻抗为Zs∠Φ,正方向的所有阻抗为ZR∠Φ保护的整定阻抗为Zd∠Φ)。

34.构成具有如图2—15所示动作特性的接地阻抗继电器,式中乙。为整定阻抗,阴影部分为动作区。①试写出阻抗形式表达的相位比较动作方程。②该继电器的接线方式是什么?③写出用以实现的用电压形式表达的相位比较动作方程(即用加入继电器的电压UJ和电流IJ表达的动作方程)。

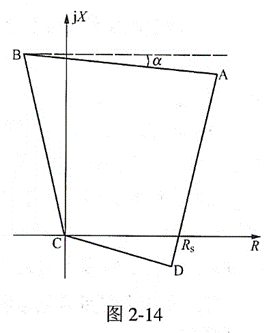

33.试说出图2—14所示的具有方向特性的四边形阻抗继电器动作特性图中四条边AB、BC、CD、DA及倾叙角口所代表的含义和作用。试分析四边形阻抗动作判据各块区的作用。

32.为什么距离保护的I段保护范围通常选择为被保护线路全长的80%~85%?

3l.反应输电线路一侧电气量变化的保护(如距离保护、零序保护)为什么不能瞬时切除本线路全长范围内的故障?

30.为什么专用收发信机需要每天进行对试?而利用通信载波机构成的复用通道则不需要?

29.高频闭锁保护投运时,如何测定收信裕量?

28.在通道对调试验时,如发现本侧收信裕度超过收发信机的线性工作范围时,应如何处理?

27.短线路通道裕度足够的情况下,为什么收信电平一般调整为+19dB.,(YSF-10、LFX-912型收发信机除外)?

26.怎样核对收发信机中通道3dB告警回路电平整定的正确性?
