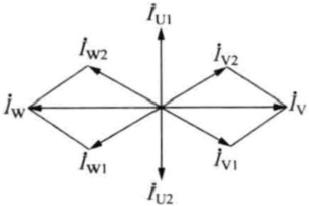

1.4.11对发电厂Yd11升压变压器,Y 侧区外V 、W 两相短路时,请分别画出高、 低压侧电流向量图(含序分量)。如设变比n=1, 高压侧正序电流标幺值为1,分别求 高、低压侧三相电流的大小。
答案解析
(2)变压器低压侧(即d侧)电流向量图:iu(iw₂)i i√iw i₁(iv₂)iw₁(i₂)对于Yd11接线组别,正序电流向导前方向转30°,负序电流向滞后方向转30°即 可得到低压侧(即d侧)电流向量图。(3)如设变比n=1, 高压侧正序电流标幺值为1,两侧电流数量关系如下:高压侧:Iv=Iw=√3,Iu=0低压侧:I=Iw=1,I=2相关知识点：
Yd11变压器短路电流向量
