4、试述比例、积分、微分三种调节规律的作用各是什么?其调整原则是什么?
3、凝汽器真空低保护的动作值通常为67~73kPa,而凝汽器运行的正常真空值应在93kPa以上,试设计一检测回路,使其保证汽轮机的正常启动,并加以说明。

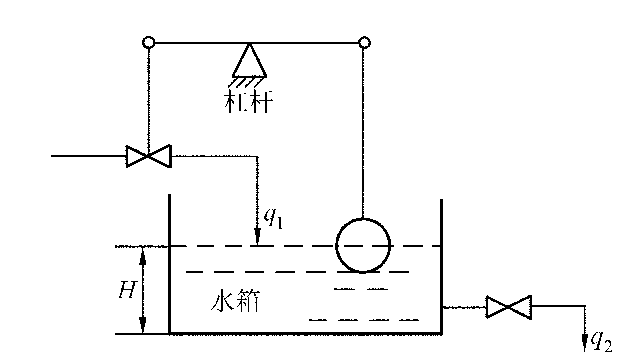

2、水位自动调节系统图如下图所示,运行中希望维持水面高度H不变,要求:(1)画出系统原理方框图,并指出被调量和扰动。(2)简述系统工作原理。
1、汽轮机监测装置大多采用电涡流传感器,试说明其测量位移、振动等参数的基本工作原理。
6、某电流表量程0~10mA,在5mA处检定值为4.995mA,求5mA处仪表示值误差、示值相对误差、示值引用误差各为多少?解:仪表示值误差=5—4.995=0.005mA仪表示值相对误差=
=0.1%仪表示值引用误差=
=0.05%
5、有二块毫安表,一块量程为0-30mA,准确度0.2级,一块量程为0-150mA,准确度0.1级,现欲测量25mA电流,测量误差不大于0.5%,应选用哪一块毫安表,并说明理由。解:量程为0-30mA、0.2级毫安表的允许误差为Δ1=30×0.2%=0.06(mA)量程为0-150mA、0.1级毫安表的允许误差为Δ2=150×0.1%=0.15(mA)而测量25mA的允许误差应不上于Δ=25×0.5%=0.125(mA)所以应选用30mA、0.2级毫安表。
4、汽轮机润滑油( )压保护用的压力开关的安装标高为5m,汽轮机转子标高为10m,若要求汽轮机在润滑油压小于0.08MPa时发出报警信号,则此压力开关的下限动作值应设定为多少?当汽轮机润滑油压降至0.08MPa时,压力开关感受的实际压力为p=0.08+ρgH=0.08+800×9.8×( )×10-6=0.1192( )根据计算,压力开关的下限动作值应定在0.1192MPa)
3、一只准确度为1级的弹簧管压力真空表,其测量范围:真空部分为-0.1——0MPa,压力部分为0——0.25MPa,试求该表的允许基本误差和回程误差。
2、某600MW机组一次调频设计死区是2rpm,某次电网频率由50Hz瞬间动作至49.9Hz,机组负荷快速增加了18MW并稳定,该机组的转速不等率指标是否合格?解:δ%=△f/△N*100%=[( )/50] /[18/600]*100%≈4.46%满足电网3-5%的要求。故合格。
1.某机组一次调频参数设置为:转速不等率5%,死区为±2转,机组额定负荷750MW,最大负荷调整范围±6OMW,请计算1r/min的一次调频量,并画出一次调频负荷量与转速偏差的对应曲线。ΔP=1/( )×100%×750MW=5MW/r/min
