简答题
3、凝汽器真空低保护的动作值通常为67~73kPa,而凝汽器运行的正常真空值应在93kPa以上,试设计一检测回路,使其保证汽轮机的正常启动,并加以说明。
答案解析

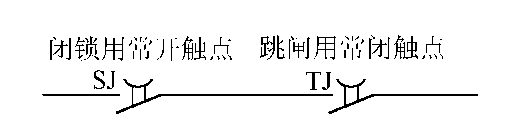

正确答案：在检测回路中引入闭锁条件,可保证汽轮机的正常启动。检测回路设计如下图。
SJ动作值整定为93kPa,复位值整定为67kPa,TJ动作值整定为67~73kPa中的任一个,如72kPa,复位值相同。SJ与TJ串联作为跳闸信号。在汽轮机正常启动的情况下,当真空低于93kPa时,SJ断开,无跳闸信息,当真空值升到93kPa以上时,SJ闭合。若此时真空值再降低到72kPa,TJ也复位闭合时,将发出跳闸信息。当真空进一步降低到67kPa以下时,跳闸信息又将被切断,由于无跳闸信息的保留,所以不会影响汽轮机的正常启动。
SJ动作值整定为93kPa,复位值整定为67kPa,TJ动作值整定为67~73kPa中的任一个,如72kPa,复位值相同。SJ与TJ串联作为跳闸信号。在汽轮机正常启动的情况下,当真空低于93kPa时,SJ断开,无跳闸信息,当真空值升到93kPa以上时,SJ闭合。若此时真空值再降低到72kPa,TJ也复位闭合时,将发出跳闸信息。当真空进一步降低到67kPa以下时,跳闸信息又将被切断,由于无跳闸信息的保留,所以不会影响汽轮机的正常启动。相关知识点：
凝汽器真空检测回路设计
