背景资料某施工单位承接了一项市政排水管道工程,基槽采用明挖法放坡开挖施工,宽度为6.5m,开挖深度为5m,场地内地下水位位于地表下1m,施工单位拟采用单排井点降水,井点的布置方式和降深的示意图如下图所示.施工单位组织基槽开挖、管道安装和土方回填三个施工队流水作业,并划分了三个施工段,根据合同工期要求绘制网络进度图如下图所示.问题1.指出降水井点布置的不妥之处,并写出正确的做法.2.降水深度是否妥当,如不妥,请改正.3.网络进度图上有两个不符合逻辑的地方,请在图上用虚线画出虚工作,让逻辑更合理.4.计算本工程的总工期,并指出关键线路.

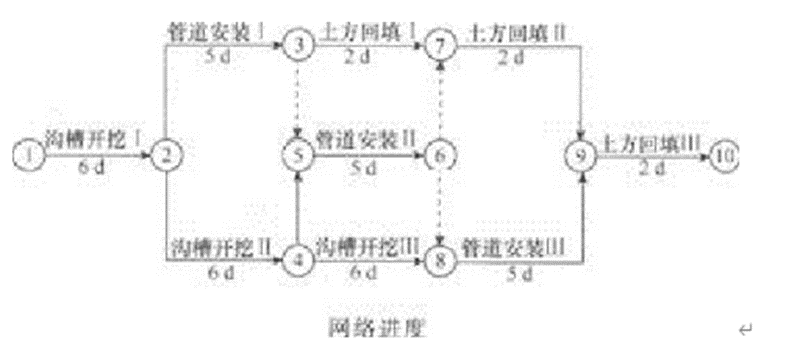

正确答案：答:1.降水井点布置的不妥之处及正确的做法。(1)不妥之处:采用单排井点降水。正确做法:宜采用双排线状布置。(2)不妥之处:井点管布置的位置。正确做法:井点管应布置在基坑(槽)上口边缘外1.0~1.5m。2.降水深度不妥当。改正:降水深度应大于0.5m。3.修改后的网络进度图如下图所示。

4.关键线路:①→②→④→⑧→⑨→⑩,总工期为6+6+6+5+2=25(天)。

解析：

解析:此题主要考查了基坑降水的技术要求及网络图绘制,其中第4问要在上一题正确后才能回答,所以网络图绘制是必会点。
