简答题
34.试画出直流系统绝缘监察回路的简图,并说明其判断直流系统的原理。
答案解析

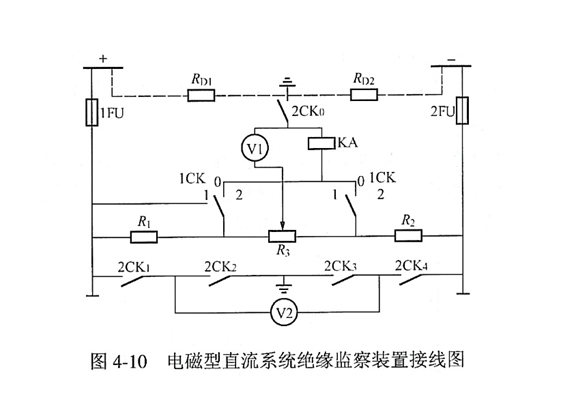

正确答案：答:直流系统的绝缘监察主要作用是对地绝缘监视。利用电桥原理构成的电磁型直一流系统绝缘监察装置的接线如图4—10所示。这种装置具有发出绝缘电阻下降的信号和测量绝缘电阻值两种功能。电路的工作原理:正常情况下切换开关1CK在0位置,R3被短路,由RD1、RD2、R1、R2构成的电桥处于平衡状态。电压表V1,指示为0。电流继电器kA不动作。当正极或负极的绝缘下降或接地时,电桥失去平衡,电流继电器XJJ动作,发出直流系统绝缘下降信号。
RDl、RD2一直流系统正极和负极对地的绝缘电阻;R1、R2---,50W、1000Ω:R3一可调电位器,50W、1000Ω;A1一附欧姆刻度的直流电压表,内阻100kΩ;v2一直流电压表,内阻100kΩ,0~250V;KA一电流继电器、动作电流不超过3mA1CK、2cK一切换开关;1FU、2FU—保护用熔断器通过切换开关2CK和电压表V2判定出是正极还是负极绝缘下降。若正极绝缘下降,将切换开关1CK切到1位置,并调节电位器尺。,使电压表Vl指示为0。再将切换开关1CK切到2位置,此时便可以从电压表V1上读出绝缘电阻的数值。电磁型直流系统绝缘检查装置,接线简单,价格便宜,应用较广泛。其缺点是:①当正负极绝缘电阻同时降低时,不能发出信号;②只能宏观的发现直流系统绝缘降低或接地,而不能确定具体的接地点,对查找直流系统接地,没有指导作用。
RDl、RD2一直流系统正极和负极对地的绝缘电阻;R1、R2---,50W、1000Ω:R3一可调电位器,50W、1000Ω;A1一附欧姆刻度的直流电压表,内阻100kΩ;v2一直流电压表,内阻100kΩ,0~250V;KA一电流继电器、动作电流不超过3mA1CK、2cK一切换开关;1FU、2FU—保护用熔断器通过切换开关2CK和电压表V2判定出是正极还是负极绝缘下降。若正极绝缘下降,将切换开关1CK切到1位置,并调节电位器尺。,使电压表Vl指示为0。再将切换开关1CK切到2位置,此时便可以从电压表V1上读出绝缘电阻的数值。电磁型直流系统绝缘检查装置,接线简单,价格便宜,应用较广泛。其缺点是:①当正负极绝缘电阻同时降低时,不能发出信号;②只能宏观的发现直流系统绝缘降低或接地,而不能确定具体的接地点,对查找直流系统接地,没有指导作用。相关题目
