简答题

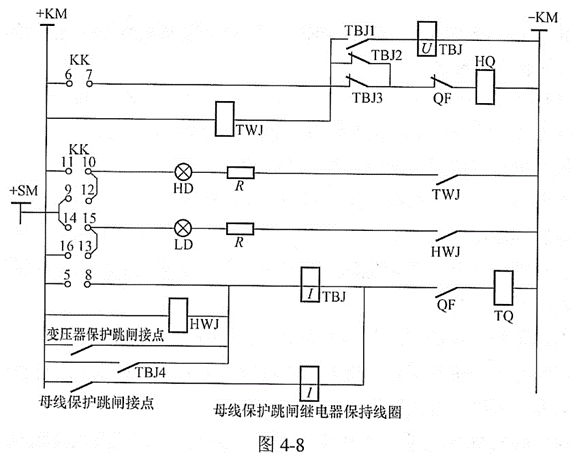

26.图4—8为某变压器的断路器控制回路图,如按该图接线,传动时会发生什么问题?请将不对的地方改正确。
答案解析
正确答案：答:会发生的问题:(1)由于将断路器控制把手的接点用错,造成不能实现手动跳闸、手动合闸:(2)由于将反应断路器位置的指示灯接错,造成正常运行时红、绿信号灯不对;(3)TWJ线圈的负极端接错,在TBJ返回前不能正确地反映断路器位置:(4)母差保护保护跳闸接点未经防跳继电器控制,如果母差保护动作同时有合闸命令,断路器将产生“跳跃”现象。改正:(1)KK6,7应与KK5,8交换。(2)红灯应接在HWJ接点回路中。(3)绿灯应接在TWJ接点回路中。
联动试验。
联动试验。相关题目
单选题
78.在某些情况下,大接地电流系统中同一点发生三相金属性短路故障时的短路电流可能不如发生两相金属性接地短路故障时的短路电流大,也可能小于发生单相金属性接地短路故障时的短路电流。( )
单选题
77.小接地电流系统发生三相短路的短路电流不一定大于发生单相接地故障的故障电流。( )
单选题
76.同一运行方式的大接地电流系统,在线路同一点发生不同类型短路,那么短路点三相短路电流一定比单相接地短路电流大。( )
单选题
75.同一故障地点、同一运行方式下,三相短路电流不一定大于单相短路电流。( )
单选题
74.三相短路电流大于单相接地故障电流。( )
单选题
73.被保护线路上任一点发生AB两相金属性短路时,母线上电压以Uab将等于零。( )
单选题
72.当线路发生BC相间短路时,输电线路上的压降魄UBc=(IBc+K3
)Z1,其中,K=
。( )
单选题
71.高压线路上某点的B、C两相各经电弧电阻RB与Rc(RB=Rc)短路后再金属性接地时,仍可按简单的两相接地故障一样,在构成简单的复合序网图后来计算故障电流。( )
单选题
70.发生金属性相间短路时,保护安装点距离故障点越近,负序电压越高。( )
单选题
69.发生金属性接地故障时,保护安装点距故障点越近,零序电压越高。()
