简答题
20.在220kV及以上线路保护中后端子上设有TWJ的开入量触点输入。当TWJ动作后,闭锁式的纵联保护在启动元件未启动情况下,要将远方启信推迟100~160ms,请说明此功能的作用。
答案解析

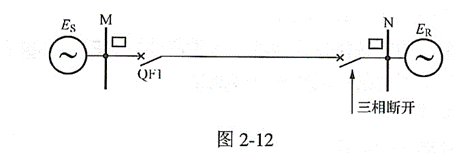

正确答案：答:如果不设上述功能,则在一侧断路器三相断开的情况下发生本线路的故障(如图2—12中N侧断路器三相断开,线路发生内部故障)时,只有线路断路器合入的一侧(图2—12中的M侧)能够感受到故障,M侧启动元件动作后立即发信,但N侧由于断路器三相断开而不能感受到故障,启动元件不启动,经远方启信后连续发信10s,M侧收到N侧的信号将闭锁纵联保护,造成纵联保护拒动。为此,加入上述功能,N侧纵联保护在TWJ动作的情况下收到对端信号,如果启动元件未动作,则将远方启信功能推迟100~160ms,在此时间内M侧纵联保护可以跳闸。
