相关题目
296.(2014年真题)某安装公司承包一商场的建筑电气施工,工程内容有变电所、供电干线、室内配线和电气照明。主要设备有电力变压器、配电柜、插接式母线槽(供电干线)、照明电气(灯具、开关、插座和照明配电箱)。合同约定设备、材料均由安装公司采购安装公司项目部进场后,编制了建筑电气工程的施工方案、施工进度及劳动力计划(见表2)。采购的变压器、配电柜及插接式母线槽在5月11日送达现场,经二次搬运到安装位置,施工人员依据施工方案制定的施工程序进行安装,项目部对施工项目动态控制、及时调整施工进度计划,使工程按合同要求完成在施工中,曾发生了以下2个事件:事件1:堆放在施工现场的插接式母线槽,因保管措施不当,母线槽受潮,安装前绝缘测试不合格,返回厂家干燥处理,耽误工期,直到7月31日才完成供电干线施工。项目部调整施工进度计划及施工人数,变电所及供电干线的送电验收调整到8月1日开始。事件2:因商业广告需要,在商场某区域增加了40套广告灯箱(荧光灯40W×3),施工人员把40套灯箱接到就近的射灯照明N4回路上(见下图),在照明通电调试时,N4回路开关跳闸,施工人员又将额定电流为16A开关调换为32A开关,被监理检查发现,后经整改才通过验收。
【问题】1.配电柜在6月30日前应完成哪些安装工序?2.事件一的发生是否影响施工进度?说明理由。写出施工进度计划调整内容。3.写出针对事件1的插接式母线槽施工技术要求。采购的母线槽在哪天进场比较合理?4.计划调整后的7月下旬每天安排多少施工人员?施工人员配置的依据有哪些?5.针对事件2,写出照明配电箱的安装技术要求?应如何整改?
295.(2018年真题)某项目机电工程由某安装公司承接,该项目地上10层,地下2层。工程范围主要是防雷接地装置、变配电室、机房设备和室内电气系统等的安装。工程利用建筑物金属铝板屋面及其金属固定架作为接闪器,并用混凝土柱内两根主筋作为防雷引下线,引下线与接闪器及接地装置的焊接连接可靠。但在测量接地装置的接地电阻时,接地电阻偏大,未达到设计要求,安装公司采取了能降低接地电阻的措施后,书面通知监理工程师进行隐蔽工程验收。变配电室位于地下二层。变配电室的主要设备(三相干式变压器、手车式开关柜和抽屉式配电柜)由业主采购,其他设备、材料由安装公司采购。在变配电室的低压母线处和各弱电机房电源配电箱处均设置电涌保护器(SPD),电涌保护器接线形式满足设计要求,接地导线和连接导线均符合要求。变配电室设备安装合格,接线正确。设备机房的配电线路敷设,采用柔性导管与动力设备连接,符合规范要求。在签订合同时,业主还与安装公司约定,提前一天完工奖励5万,延后一天罚款5万,赶工时间及赶工费用见表4。变配电室的设备进场后,变压器因保管不当受潮,干燥处理增加费用3万,最终安装公司在约定送电前,提前6天完工,验收合格。在工程验收时还对开关等设备进行抽样检验,主要使用功能符合相应规定。
【问题】1.防雷引下线与接闪器及接地装置还可以有哪些连接方式?写出本工程降低接地电阻的措施。2.送达监理工程师的隐蔽工程验收通知书应包括哪些内容?3.本工程电涌保护器接地导线位置和连接导线长度有哪些要求?柔性导管长度和与电气设备连接有哪些要求?4.列式计算变配电室工程的成本降低率。5.在工程验收时的抽样检验,还有哪些要求应符合相关规定?
294.(2019年真题)某安装公司承接一商业中心的建筑智能化工程的施工。工程包括:建筑设备监控系统、安全技术防范系统、公共广播系统、防雷与接地和机房工程。安装工程项目部进场后,了解商业中心建筑的基本情况,建筑设备安装位置、控制方式和技术要求等。依据监控产品进行深化设计,再依据商业中心工程的施工总进度计划,编制了建筑智能化工程施工进度计划(见下表),该进度计划在安装公司审批时被否定,要求重新編制。
项目部根据施工图纸和施工进度编制了设备、材料供应计划,在材料送达施工现场时,施工人员按验收工作的规定,对设备、材料逬行验收,还对重要的监控部件进行复检,均符合设计要求。项目部依据工程技术文件和智能化建筑工程质量验收规范,编制建筑智能化系统检测方案,该检测方案经建设单位批准后实施,分项工程、子分部工程的检测结果均符合规范规定。检测记录的填写及签字确认符合要求。在工程的质量验收中,发现机房和弱电井的接地干线搭接不符合施工质量验收规范要求,监理工程师对40×4镀锌扁钢的搭接(见下图)提出整改要求,项目部返工后,通过验收。
【问题】4.画出40×4镀锌扁钢正确的焊接搭接方式?扁钢需要多少面焊接?
293.(2018年真题)某施工单位中标某大型商业广场(地下3层为车座,1~6层为商业用房,7~28层为办公用房),中标价2.2亿,工期300天。工程内容为配电、照明、通风空调、管道、设备安装等。主要设备包括冷水机组、配电柜、水泵、阀门均为建设单位指定产品,施工单位采购,其余设备,材料由施工单位自行采购。施工单位项目部进场后,编制了施工组织设计和各专项方案,因设备布置在主楼三层设备间,采用了设备先垂直提升到三楼,再水平运输至设备间的运输方案。设备水平运输时,使用混凝土结构柱做牵引受力点,并绘制了设备水平运输示意图(如下图所示),报监理及建设单位后被否定。施工现场临时用电计量的电能表,经地级市授权的计量检定机构检定合格,供电部门检查后,提出电能表不准使用,要求重新检定。在设备制造合同签订后,项目部根据监造大纲,编制了设备监造周报和月报,安排了专业技术人员驻厂监造,并设置了监督点。设备制造完成后,因运输问题导致设备延期5天运达施工现场。施工期间,当地发生地震,造成工期延误20天,项目部应建设单位要求,为防止损失扩大,直接投入抢险费用50万元。外用工因待遇低而怠工,造成工期延误3天;在调试时,因运营单位技术人员误操作,造成冷水机组的冷凝器损坏,回厂修复,直接经济损失20万元,工期延误40天。项目部在给水系统试压后,仍用试压用水(氯离子含量为30ppm)对不锈钢管道进行冲洗;在系统试运行正常后,工程于2015年9月竣工验收。2017年4月给水系统的部门阀门漏水,施工单位以阀门是建设单位制定的产品为由拒绝维修,但被建设单位否定,施工单位派出人员对阀门进行了维修。【问题】4.项目部采用的试压及冲洗用水是否合格?说明理由。说明建设单位否定施工单位拒绝阀门维修的理由。

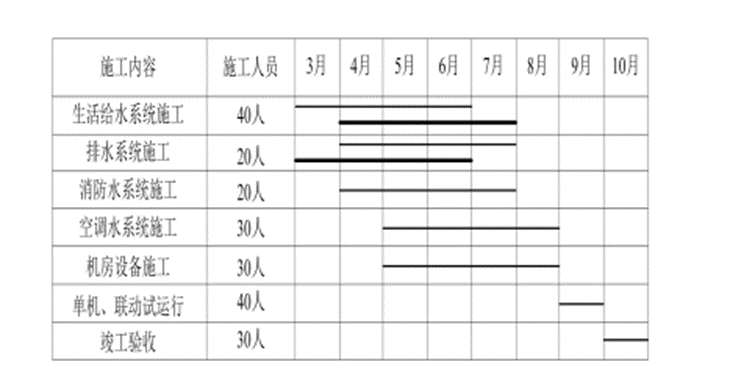

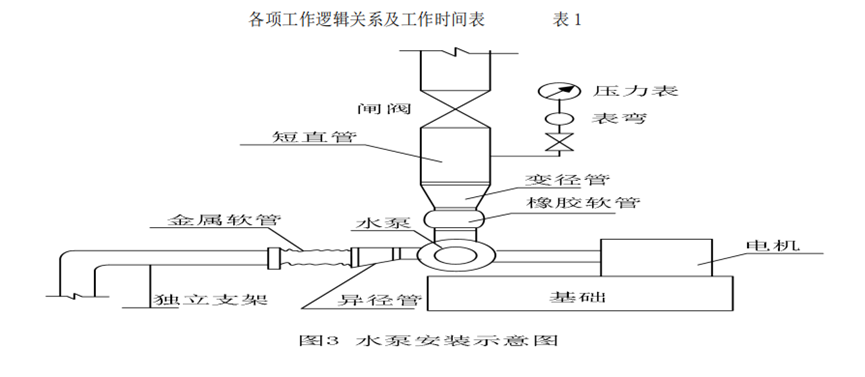

292.(2018年真题)某项目管道工程,内容有:建筑生活给水排水系统、消防水系统和空调水系统的施工。某分包单位承接该任务后,编制了施工方案、施工进度计划(见表1-1中细实线)、劳动力计划(见表1-2)和材料采购计划等;施工进度计划在审批时被否定,原因是生活给水与排水系统的先后顺序违反了施工原则,分包单位调整了该顺序(见表1-1中粗实线)施工中,采购的第一批阀门(见表1-3)按计划到达施工现场,施工人员对阀门开箱检查,按规范要求进行了强度和严密性试验,主干管上起切断作用的DN400、DN300阀门和其他规格的阀门抽查均无渗漏,验收合格。在水泵施工质量验收时,监理人员指出水泵进水管接头和压力表接管的安装存在质量问题(见图1),要求施工人员返工,返工后质量验收合格。建筑生活给水排水系统、消防水系统和空调水系统安装后,分包单位在单机及联动试运行中,及时与其他各专业工程施工人员配合协调,完成联动试运行,工程质量验收合格。
【问题】2.第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验?其中DN300闸阀的强度试验压力应为多少MPa?最短试验持续时间是多少?3.水泵(图1)运行时会产生那些不良后果?绘出合格的返工部分示意图。4.本工程在联动试运行中需要与哪些专业系统配合协调?
291.(2013年真题)A公司总承包某地一扩建项目的机电安装工程,材料和设备由建设单位提供。A公司除自己承担主工艺线设备安装外,非标准件制作安装工程、防腐工程等均匀分包给具有相应施工资质的分包商施工。考虑到该地区风多雨少的气候,建设单位将紧靠河边及施工现场的一所弃用学校提供给A公司项目部,项目部安排两层教学楼的一层做材料工具仓库,二楼作现场办公室,楼旁临河边修建简易厕所和浴室,污水直接排入河中,并对其他空地做了施工平面布置。(见图5)
开工前,项目部遵循”开源与节流相结合的原则及项目成本全员控制原则”签订了分包合同,制定了成本控制目标和措施。施工中由于计划多变、设计变更多,管理不到位,因而造成工程成本严重超过预期。在露天非标制作时,分包商采用CO2气体保护焊施焊,质检员予以制止。动态炉窑焊接完成后,项目部即着手炉窑的砌筑,监理工程师予以制止,砌筑后,在没有烘炉技术资料的情况下,项目部根据在某现场的烘炉经验开始烘炉,又一次遭到监理工程师的制止。在投料保修期间,设备运行不正常甚至有部件损坏,主要原因有:①设备制造质量问题;②建设单位工艺操作失误;③安装精度问题。建设单位与A公司因质量问题的责任范围发生争执。【问题】3.说明质检员在露天制作场地制止分包商继续作业的理由。应采取哪些措施以保证焊接质量?
290.(2016年真题)某城市基础设施升级改造项目为市郊的热电站二期2×330MW凝汽式汽轮机组向城区集中供热及配套管网,工艺流程如图5。业主通过招标与A公司签订施工总承包合同,工期12个月。
公用管网敷设采用闭式双管制,以电站热计量表井为界,一级高温水供热管网16km,二级供热管网9km,沿线新建6座隔压换热站,隔压站出口与原城市一级管网连接。针对公用管网施工,A公司以质量和案例为重点进行控制策划,制定危险性较大的分部分项工程清单及安全技术措施,确定主要方案的施工技术方法包括:管道预制、保温及外护管工厂化生产;现场施焊采取氩弧焊打底,自动焊填充,手工焊盖面;直埋保温管道无补偿电预热安装;管网穿越干渠暗挖施工,穿越河流架空施工,穿越干道顶管施工;管道清洗采用密闭循环水力冲洗方式等。其中,施工装备全位置自动焊机和大容量电加热装置是A公司与厂家联合研发的新设备。项目实施过程中,发生了下列情况:现场用电申请已办理,但地处较偏僻的管道分段电预热超市政网负荷,为不能影响工程进度,A公司自行决定租用大功率柴油发电机组,解决电网负荷不足问题,被供电部门制止。330MW机组轴系对轮中心初找正后,为缩短机组安装工期,钳工班组提出通过提高对中调整精度等级,在基础二次灌浆前的工序阶段,一次性对轮中心进行复查和找正,被A公司否定。公用管网焊接过程中,发现部分焊工的焊缝质量不稳定,经无损检测结果分析,主要缺陷是气孔数量超标。A公司排除焊工操作和焊接设备影响因素后,及时采取针对性的质量预控措施。【问题】1.针对公用管网施工,A公司应编制哪些需要组织专家论证的安全专项方案?5.针对气孔数量招标缺陷,A公司在管道焊接过程中应采取哪些质量预控措施?
289.(2014年真题)某综合大楼位于市区,裙楼为5层,1号、2号双塔楼为42层,建筑建筑面积116000m2,建筑高度208m。双塔楼主要结构为混凝土核心筒加钢结构框架,其中钢结构框架的钢管柱共计36根,规格为Φ1600×35、Φ1600×30、Φ1600×25三种,材质为Q345-B。钢管柱制作采用工厂化分段预制,经焊接工艺评定,焊接方法采用埋弧焊。钢管柱吊装采用外部附着式塔吊,单个构件吊装重量为11.6t。现场临时用电满足5台直流焊机和10台CO2气体保护焊机同时使用要求。【问题】1.埋弧焊适用于焊接大型钢柱构件的哪些部位?焊接工艺评定时,应制定哪些焊接工艺参数?
288.(2018年真题)A公司承担某炼化项目的硫磺回收装置施工总承包任务,其中烟气脱硫系统包含的烟囱由外筒和内筒组成,外筒为钢筋混凝土筒壁,高度145m;内筒为等直径自立式双管钢筒,高150m,内筒与外筒之间有8层钢结构平台,每层间由钢梯连接,钢结构平台安装标高见图3所示。
钢筒制造、检验和验收按《钢制焊接常压容器》的规定进行。钢筒材质为S31603+Q345C。钢筒外壁基层表面,除锈达到Sa2.5级进行防腐;裙座以上外保温,裙座以下设内、外防火层。A公司与B公司签订了烟囱钢结构平台及钢梯分包合同;与C公司签订了钢筒分段现场制造及安装分包合同;与D公司签订了钢筒防腐保温绝热分包合同。施工前,A公司依据《建筑工程施工质量验收统一标准》和《工业安装工程质量检验评定统一标准》的规定,对烟囱工程进行了分部、分项工程的划分,并通过了建设单位的批准。B公司施工前,编制了钢平台和钢梯吊装专项方案,利用烟囱外筒顶部预置的两根吊装钢梁,悬挂两套滑车组,通过在地面的两台卷扬机牵引滑车组提升钢平台和钢梯。编制方案时,通过分析不安全因素,识别出显性和潜在的危险源。C公司首次从事钢筒所用材质的焊接任务,进行了充分的焊接前技术准备,完成焊接工作必须的工艺文件,选择合格的焊工,验证施焊能力;顺利完成了钢筒制造、组对焊接和检验等。在钢筒外壁除锈前,D公司质量员对钢筒外表面进行了检查,外表面平整,还重点检查了焊缝表面,焊缝余高均小于2mm,并平滑过渡,满足施工质量验收规范要求。【问题】3.C公司在焊接前应完成哪几个焊接工艺文件?焊工应取得什么证书?4.钢筒外表面除锈应采取哪一种方法?在焊缝外表面的质量检查中,不允许的质量缺陷还有哪些?
287.(2015年真题)某机电公司承接一地铁机电工程(4站4区间),该工程位于市中心繁华区,施工周期共16个月,工程范围包括通风与空调,给排水及消防水,动力照明,环境与设备监控系统等。工程各站设置3台制冷机组,单台机组重量为5.5t,位于地下站台层。各站两端的新风及排风竖井共安装6台大型风机。空调冷冻,冷却水管采用镀锌钢管焊接法兰连接,法兰焊接处内外焊口做防腐处理。其中某站的3台冷却塔按设计要求设置在地铁入口外的建筑区围挡内,冷却塔并排安装且与围挡建筑物距离为2.0m。机电工程工期紧,作业区域分散,项目部编制了施工组织设计,对工程进度,质量和安全管理进行重点控制。在安全管理方面,项目部根据现场作业特点,对重点风险作业进行分析识别,制定了相应的安全管理措施和应急预案在车站出入口未完成结构施工时,全部机电设备,材料均需进行吊装作业,其中制冷机组和大型风机的吊装运输分包给专业施工队伍。分包单位编制了吊装运输专项方案后即组织实施,被监理工程师制止,后经审批,才组织实施。【问题】2.分包单位选择的吊装运输专项方案应如何进行审批?
