相关题目
1.4.88某系统方式如下图,其中CD 为负荷线,计算断路器A 处的相间距离保护Ⅱ 段定值,并校验本线路末端灵敏度。系统参数如下:线路参数( ): ZAB=20Ω,ZcD=30Ω; 变压器参数( ): Zr=100Ω;D 母线相间故 障时:Ii=1000A,I₂=500A; 可靠系数:线路取Kk=0.8, 变压器取Kk=0.7; 配合系数: 取Kph=0.8; 灵敏系数≥1.5。

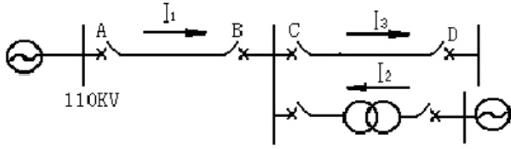

图22系统图示解:( )CD 线路阻抗I段定值:按躲过本线路末端相间故障整定。
,0s。( )A 保护阻抗Ⅱ段定值:按保护本线路末端相间故障有不小于规定的灵敏系数 整定,并与相邻线路相间距离I段或Ⅱ段配合,动作时间按配合关系整定。( )A 保护阻抗Ⅱ段动作定值与CD 线路阻抗I段定值配合( ):
05s ( )。( )A 保护阻抗Ⅱ段定值躲变压器末端故障:
0.5s。( ) 取 最 小( )校验本线路末端灵敏度:
,满足要求。
1.4.87试述发电机复压过流保护的整定方法。
1.4.86一台容量为31.5/20/31.5MVA 的三卷变压器,额定变比110/38.5/11kV, 接线 为YNyd11, 三侧电流互感器的变比分别为300/5、1000/5和2000/5,求变压器差动保护 三侧的二次额定电流。
1.4.85有一台110±2×2.5%/10kV 的31.5MVA 降压变压器Yd11, 试计算其复合电压 闭锁过电流保护的整定值(复压闭锁取低压侧电压(相间电压);高压侧电流互感器 的变比300/5A, 星形接线; Krel可靠系数,过电流元件取1.2; K继电器返回系数,过 电流元件取0.85)。
1.4.84为什么大型发电机变压器组保护应装设非全相运行保护,而且该保护必须 启动断路器失灵保护?启动失灵保护应采取哪些特殊措施?
1.4.83大型发电机失磁保护,在什么情况下采用异步边界阻抗圆,什么情况下采 用静稳极限阻抗圆?说明理由。
1.4.82过电流保护整定值为什么要考虑继电器的返回系数,而电流速断保护则不 需要考虑?
1.4.81一台Yd11接线,容量为31.5MV变压,额定电压为110/35kV的变压器,高 压侧TA 接成△、变比为300/5,低压侧TA 接成Y、 变比为600/5,计算变压器差动保护 回路中不平衡电流。
1.4.80发电机纵差保护比率制动特性如图所示,已知Ii为差动速电流,(1)请说 明图中Ik 、Iy 、Is 、It 、Ima各电流量名称;(2)请写出该发电机纵差保护动作方程。
图21比率制动特性
1.4.79对于双屏蔽层的二次电缆,从抗干扰角度考虑,内、外屏蔽层应如何接 地?为什么?
