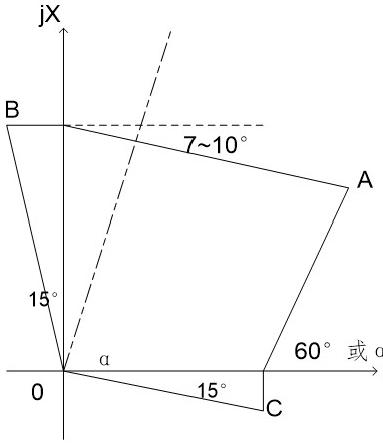

图11阻抗特性图(1)AB: 躲末端过渡电阻。(2)AC: 躲负荷阻抗,减小振荡对阻抗的影响。(3)B0 、C0: 躲反向出口经过渡电阻故障,保证正向出口经过渡电阻可靠动作。相关题目
3.1.563 国能安全[2014]161号《防止电力生产事故的二十五项重点要求》19.1.9规 定:发电厂自动发电控制和自动电压控制子站应具有可靠的技术措施,对接收到的所 属调度自动化主站下发的自动发电控制指令和自动电压控制指令进行安全校核,对本 地自动发电控制和自动电压控制系统的输出指令进行校验,拒绝执行明显影响电厂或 电网安全的指令。( )
3.1.562国能安全[2014]161号《防止电力生产事故的二十五项重点要求》19.1.3规 定:发电厂、变电站远动装置、计算机监控系统及其测控单元、变送器等自动化设备 应采用不间断电源或站内直流电源供电。( )
3.1.561 DL/T 5136-2012《火力发电厂、变电所二次接线设计技术规程》15.1.2规 定:当发电厂设置网络监控系统时,远动终端应与网络监控系统共享信息采集,避免 重复采集。( )
3.1.560 Q/HN-1-0000.08.018-2015中国华能集团公司《火力发电厂继电保护及安 全自动装置监督标准》4.19规定:高压变频器应随机组同步检修,主要检修项目为功 率电路检查清扫、冷却系统检查清扫、测量控制元件和保护报警逻辑检查、预防性试 验等。( )
3.1.559 Q/HN-1-0000.08.018-2015中国华能集团公司《火力发电厂继电保护及安 全自动装置监督标准》4.17规定:新投运及检修后,应进行高压变频器保护传动试验, 连锁试验,输出电压、电流和频率范围检查,加减速特性试验,控制回路双电源切换 试验,不间断供电电源试验,电流、电压不平衡度试验、高压短时掉电跟踪再启动等 试验,并核对变频器保护定值及控制参数。( )
3.1.558 Q/HN-1-0000.08.018-2015中国华能集团公司《火力发电厂继电保护及安 全自动装置监督标准》4.16规定:高压变频器移相变的测温元件应安装于低压侧,元 件及电缆应固定牢靠,严禁与高压线圈及外壳碰触,避免高压线圈与测温元件及其电 缆间发生绝缘击穿放电。( )
3.1.557 Q/HN-1-0000.08.018-2015中国华能集团公司《火力发电厂继电保护及安 全自动装置监督标准》4.15规定:变频器控制电源应采用双电源供电,应采用可靠的 直流电源及UPS电源供电。如用变频器采用自身的UPS供电,应加强对UPS的检修维 护,宜2~4年对蓄电池进行更换,确保掉电保持时间不小于5min。( )
3.1.556 Q/HN-1-0000.08.018-2015中国华能集团公司《火力发电厂继电保护及安 全自动装置监督标准》4.14规定:高压变频器应具有高压失电短时跟踪再启动功能, 在外部故障或扰动引起进线电压跌落时,变频器可停止输出但不跳闸,若电源电压恢复正常,变频器应能跟踪电动机转速再次启动。( )
3.1.555 Q/HN-1-0000.08.018-2015中国华能集团公司《火力发电厂继电保护及安 全自动装置监督标准》4.13规定:应根据厂用电参数、高压变频器一次设备参数、变 频器负载调节性能要求,合理整定高压变频器保护定值及控制参数,并确定控制逻辑。 高压变频器保护定值及控制参数应按照继电保护定值管理要求实施。变频器PLC程序、 主控参数等应做好备份。( )
3.1.554 Q/HN-1-0000.08.018-2015中国华能集团公司《火力发电厂继电保护及安 全自动装置监督标准》4.12规定:高压变频器采用“一拖一”“一拖二”接线方式的保护 配置,若变频电源回路和工频电源回路由不同高压开关柜供电,工频电源回路应配置 电动机综合保护装置,变频电源回路宜配置数字式变压器综合保护装置或变频器专用 综合保护装置。( )
