3.4.68 某变电站接线如下图1所示,故障录波图如图2和图3。10、35kV 系统为小 接地电流系统,故障前1QF、2QF、3QF、4QF 在合位。#1变压器保护配置常规差动保 护、瓦斯保护及各侧独立后备保护。#1变压器10kV 侧TA 变比为4000/5,极性指向变压 器。4QF出线TA变比为600/5,极性指向线路。某日, 10kVI段母线接地首先告警,随即#1变压器差动保护动作,三侧断路器跳 闸,与此同时10kVI 段母线出线4QF 断路器保护动作跳闸。试分析系统发生了什么故 障?并简述分析过程。

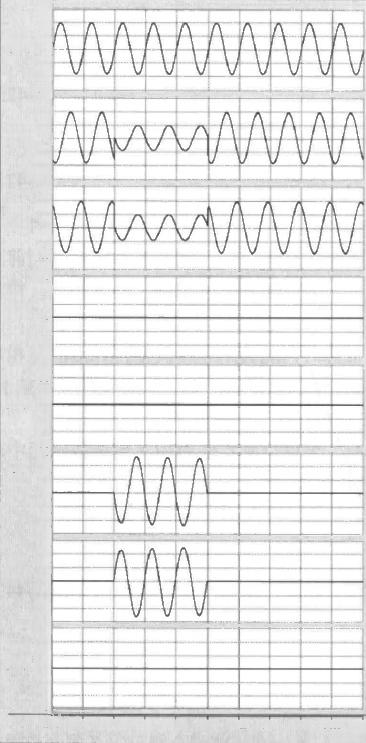

图60某变电站接线图61#1主变低压侧电流、电压录波图( )
图624QF 出线电流、电压录波图( ) 答:( )主变低压侧电流、电压录波图阅读:( ) 故障前,10kVI 段三相电流、电压幅值相等、相位对称,无零序电流,无零 序电压,为故障前正常负荷状态;( ) 故障期间0~1588ms 时 间 段 ,A 相电压下降为零, B、C 两相电压幅值上升 ( ),出现零序电压( ),三相电流幅值基本保持不变。( );( ) 故障期间1588~1658ms时间段A 相出现电压( ),同时B 相电 压下降低于正常相电压,C相电压下降但仍高于正常相电压,此时零序电压幅值下降, 同时B 相电流由负荷电流突变成短路电流,并出现较大零序电流;( )#1 变压器差动保护在B相故障电流出现后约一个半周波后发出跳闸命令。( )4QF 出线电流、电压录波图阅读:( )-40~0ms 时系统A 相电压已为零,B、C 相电压幅值己升高约 √3倍,三相负荷 电流仍对称;( )0~70ms 时间段B 相突变为短路电流, 4QF 线路保护在B 相电流突变后约1个 半周波时发出跳闸命令。( )判断:系统首先发生的是A 相接地故障,然后发生的是B 相接地故障,最后 形成了不同地点的A、B 两相接地短路故障,使A、B 相之间出现了较大的短路电流。 根据录波图分析可以知道, A 相的接地点在#1变压器10kV 侧差动保护区内, B 相接地 点在4QF 线路上。
4=永跳出口 8=远传B出口
图59故障录波图

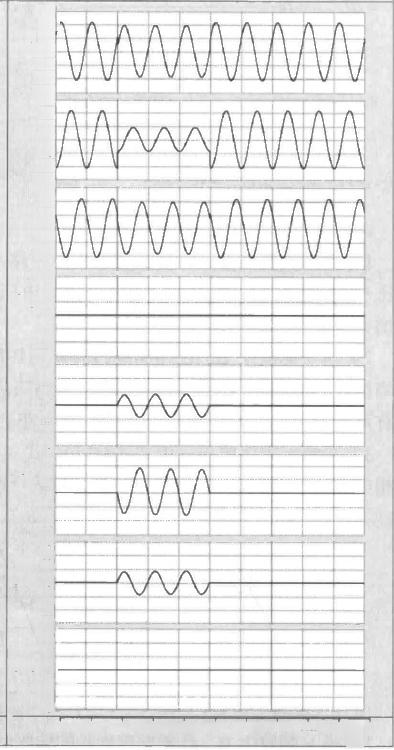

3.4.66某10kV 小接地电流系统的母线电压故障录波图如下图,试依据录波图进行 故障分析,判断系统发生了什么故障?图58故障录波图
3.4.65 某电力系统接线如图1,故障录波图如图2,试依据录波图进行故障分析, 判断系统发生了什么故障?并简述分析过程和思路。

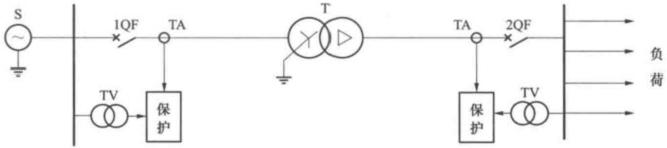

图56系统接线图

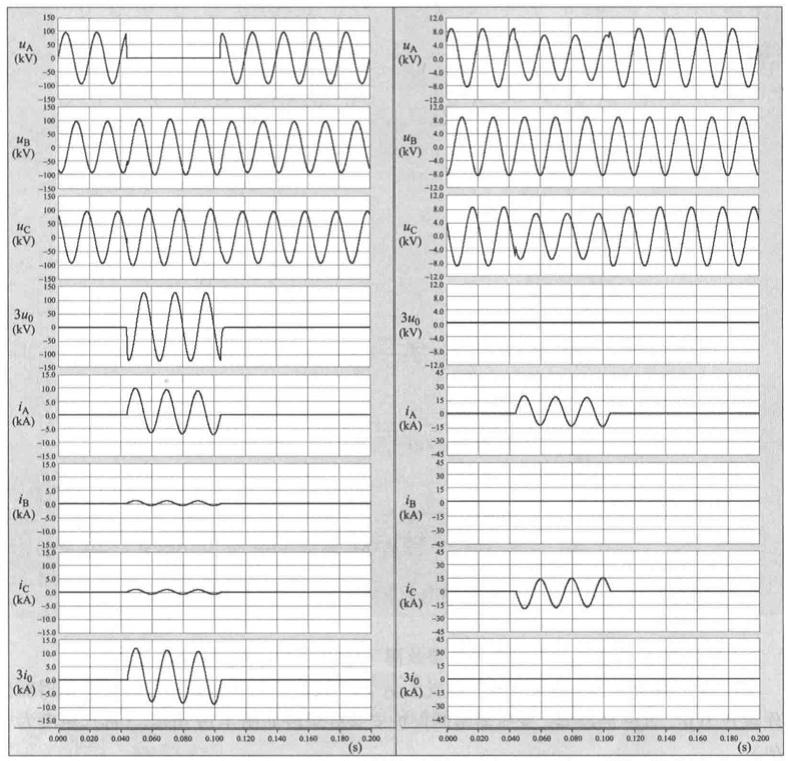

Y侧电压、电流录波图 △侧电压、电流录波图图57变压器两侧保护安装处电压、电流录波图 答:( )Y 侧录波图阅读:( ) 故障前,变压器Y侧三相电压对称,无零序电流,无零序电压,三相电流均 为零( );( ) 故障期间,A 相电压较故障前幅值减小,相位保持不变,A 相电压与零序电 压3Uo同相;B、C 两相电压幅值均下降为零,Y 侧出现了零序电压,相位与A 相电压 同 相 ;( ) 故障期间,三相均出现了故障电流,其中A 相电流幅值较小,相位与零序电 流3I₀反相, B、C 相电流幅值相等,相位差为120度,Y 侧出现有零序电流。( )△侧录波图阅读:( ) 故障前,△侧三相电压对称,无零序电流,无零序电压,三相电流均为零 ( );( ) 故障期间,B 相电压幅值减小、相位与故障前保持不变, A、C 两相电压幅 值等幅降低,幅值相等,△侧无零序电压;( ) 故障期间,三相均出现故障电流, B 相电流幅值最大, A、C 相电流幅值相 等,相位关于IB对称,△侧无零序电流。( )录波图分析:( )Y 侧录波图显示,故障期间B、C 两相电压幅值均下降为零,Y 侧出现了零序 电压,相位与A 相电压同相;B、C 相电流幅值相等,相位差为120度,A 相电流幅值 较小,相位与零序电流3I₀反相( />( ) 由△侧保护安装处录波图可以看出,三相均出现故障电流,B 相电流幅值最 大,A、C 相电流幅值相等,相位关于IB对称,△侧无零序电流;B 相电压幅值减小、 相位与故障前基本保持不变, A、C 两相电压幅值等幅降低,幅值相等,△侧无零序电压
3.4.64某电力系统接线如图1,故障录波图如图2,试依据录波图进行故障分析, 判断系统发生了什么故障?并简述分析过程和思路。

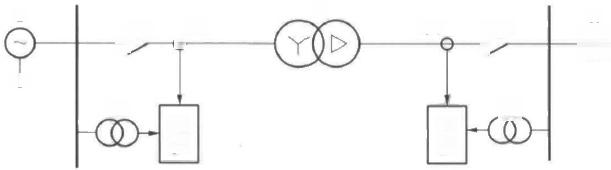

图 5 4 系 统 接 线 图
Y侧电压、电流录波图 △侧电压、电流录波图图55变压器两侧保护安装处电压、电流录波图 答:( )Y 侧录波图阅读:( ) 故障前,变压器Y侧三相电压对称,无零序电流,无零序电压,三相电流均 为零( );( ) 故障期间,A 相电压下降为零,B、C 两相电压幅值均略有上升, Y 侧出现 了零序电压;( ) 故障期间,三相均出现了故障电流,其中A 相电流较大,B、C 相电流相对 较小,B 、C相电流幅值相等且与B 、C相电流同相,出现较大零序电流。( )△侧录波图阅读:( ) 故障前,△侧三相电压对称,无零序电流,无零序电压,三相电流均为零 ( );( ) 故障期间,B 相电压幅值、相位与故障前保持不变,A、C 两相电压幅值等 幅降低,幅值相等,△侧无零序电压;( ) 故 障 期 间 ,A、C 相出现故障电流,幅值相等、相位相反, B 相 无 电 流 , △ 侧无零序电流。( ) 录 波 图 分 析 :( )Y 侧录波图显示故障期间A 相电压突下降为零, B、C 两相电压幅值均上升, Y 侧出现了零序电压,A 相出现较大故障电流( ( ) 由△侧保护安装处录波图可以看出, B 相电压幅值、相位与故障前保持不变, A、C 两相电压幅值等幅降低,幅值相等,△侧无零序电压; A、C 相出现故障电流,幅 值 相 等 、 相 位 相 反 ,B 相无电流,△侧无零序电流。( ) 判 断 : 变 压 器Y 侧绕组引出线至TA 之间发生单相 ( ) 金 属 性 接 地 短 路 故障 。
3.4.63某电力系统接线如图1,故障录波图如图2,试依据录波图进行故障分析, 判断系统发生了什么故障?并简述分析过程和思路。

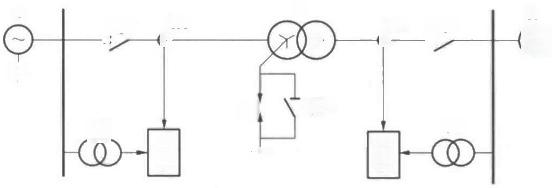

图52系统接线图
Y侧电压、电流录波图
△侧电压、电流录波图图53变压器两侧保护安装处电压、电流录波图
3.4.62某电站300MW发变组主接线如下图,请根据下列故障录波器的录波图 ( ),试分析故障类型,简述分析 过程。并分析什么主保护应该动作。
图50发变组接线图模拟通道说明:
3.4.61 某电力系统接线如图1,故障录波图如图2,试依据录波图进行故障分析, 判断系统发生了什么故障?并简述分析过程和思路。
图48系统接线图

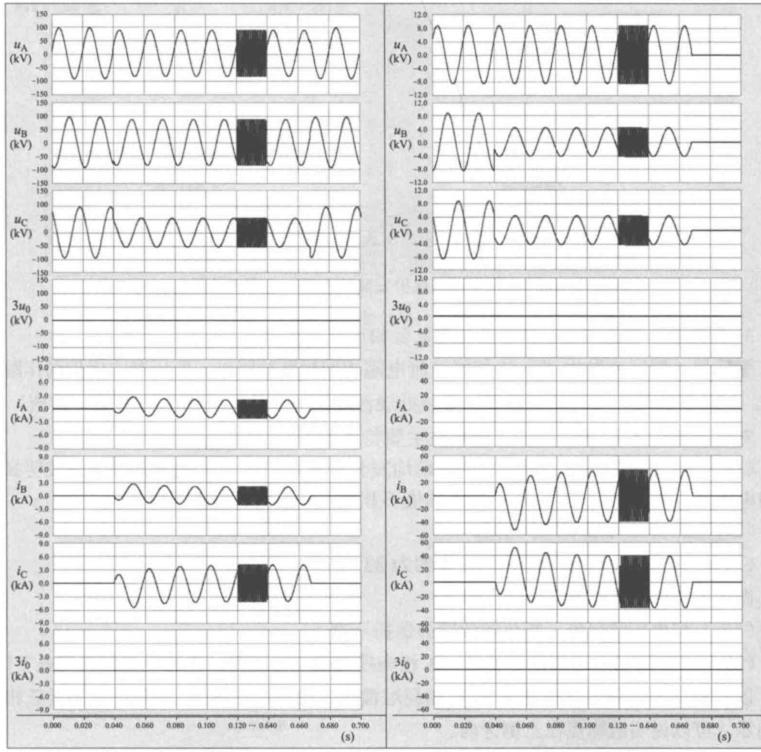

Y侧电压、电流录波图 △侧电压、电流录波图图49变压器两侧保护安装处电压、电流录波图 答:( )Y 侧录波图阅读:( ) 故障前,变压器Y侧三相电压对称,无零序电流,无零序电压,三相电流均 为零( )。( ) 故障期间,三相电压均开始下降 ( ),A 、B 相电压之间的相位差增大( ),但无零序电压。( ) 故障期间,三相均出现故障电流 ( ),但无零序电流。( )△侧录波图阅读:( ) 故障前,△侧三相电压对称,无零序电流,无零序电压,三相电流均为零 ( )。( ) 故障期间,B、C 相电压显著下降 ( ) ,A 相电压幅值保持不变。( ) 故障期间,B、C 相出现故障电流 ( ),A 相无故 障电流,无零序电流。( )录波图分析:( )Y 侧录波图显示故障期间三相电压均有所下降,其中C 相幅值下降最明显, A、B 两相电压幅值下降不明显,但A、B 两相电压幅值基本相等。Y 侧C 相故障电流最 大 ,A、B 相故障电流幅值相等、相位相同,幅值约为C 相电流幅值的一半,相位与C 相电流反相。结合系统接线图及理论分析,根据上述波形特点的阅读,可判断变压器△侧发生B、C 相金属性相间短路故障。( ) 由△侧保护安装处录波图可以看出,故障期间A 相电压幅值、相位不变,B、 C两相电压幅值相等,约为A 相电压幅值的一半,相位与A 相电压相反,该特征符合两 相金属性相间短路故障的电压特征。故障期间B、C 两相出现了幅值相等、相位相反 的故障电流。( )判断:变压器△侧保护区外发生B 、C相金属性相间短路故障。
0.00 6020( )△ 侧 电 压 、 电 流 录 波 图图47变压器两侧保护安装处电压、电流录波图 答:( )Y 侧录波图阅读:( ) 故障前,变压器Y侧三相电压对称,无零序电流,无零序电压,三相电流均 为零( );( ) 故障期间,三相电压均开始下降( ),A 、B 相电压之间的相位差增大( ),但无零序电压;( ) 故障期间,三相均出现故障电流( ),但无零序电流。( )△侧录波图阅读:( ) 故障前,△侧三相电压对称,无零序电流,无零序电压,三相电流均为零 ( );( ) 故障期间,B、C 相电压显著下降( ),A 相电压幅值保持不变,三相电流及零序电 流为零;( ) 故障期间,三相均无故障电流。( )录波图分析:( )Y 侧录波图显示故障期间三相电压均有所下降,其中C 相幅值下降最明显, A、B 两相电压幅值下降不明显,但A、B 两相电压幅值基本相等。Y 侧C 相故障电流最 大,A、B 相故障电流幅值相等、相位相同,幅值约为C 相电流幅值的一半,相位与C 相电流反相。结合系统接线图及理论分析,根据上述波形特点的阅读,可判断变压器△侧发生B、C 相金属性相间短路故障。( ) 由△侧保护安装处录波图可以看出,故障期间A 相电压幅值、相位不变,B、 C两相电压幅值相等,约为A 相电压幅值的一半,相位与A 相电压相反,该特征符合两 相金属性相间短路故障的电压特征。( )判断:变压器△侧保护区内发生B 、C相金属性相间短路故障。
3i₀ 10( ) 0-10-20
