3.4.73 根据Q/HN-1-0000.08.072-2020中国华能集团有限公司《火电厂防止电气二 次设备事故重点要求》第2.6.6条,新投产、大修机组及同期回路(包括交流电压回路、 直流控制回路、整步表、自动准同期装置及同期把手等)发生改动或设备更换的机组 在第一次并网前应进行哪些工作?
3.4.72 国能安全[2014]161号《防止电力生产事故的二十五项重点要求》中对新 投产、大修机组及同期回路发生改动或设备更换的机组,在第一次并网前应进行哪些工作?
3.4.71 根据DL/T526-2002《 静态备用电源自动投入装置技术条件》第4.3条,简 述对发电厂静态备用电源自动投入装置的整组功能及性能有哪些基本要求?(至少回 答6条)
0m图64故障录波图
3.4.70某220kV 线路保护安装处故障录波图如下图,试分析故障类型并简述分析过程
3.4.69某高压线路保护安装处故障录波图如下图,试分析故障类型和简述故障过程 。
图63故障录波图
3.4.68 某变电站接线如下图1所示,故障录波图如图2和图3。10、35kV 系统为小 接地电流系统,故障前1QF、2QF、3QF、4QF 在合位。#1变压器保护配置常规差动保 护、瓦斯保护及各侧独立后备保护。#1变压器10kV 侧TA 变比为4000/5,极性指向变压 器。4QF出线TA变比为600/5,极性指向线路。某日, 10kVI段母线接地首先告警,随即#1变压器差动保护动作,三侧断路器跳 闸,与此同时10kVI 段母线出线4QF 断路器保护动作跳闸。试分析系统发生了什么故 障?并简述分析过程。
图60某变电站接线图61#1主变低压侧电流、电压录波图( )
图624QF 出线电流、电压录波图( ) 答:( )主变低压侧电流、电压录波图阅读:( ) 故障前,10kVI 段三相电流、电压幅值相等、相位对称,无零序电流,无零 序电压,为故障前正常负荷状态;( ) 故障期间0~1588ms 时 间 段 ,A 相电压下降为零, B、C 两相电压幅值上升 ( ),出现零序电压( ),三相电流幅值基本保持不变。( );( ) 故障期间1588~1658ms时间段A 相出现电压( ),同时B 相电 压下降低于正常相电压,C相电压下降但仍高于正常相电压,此时零序电压幅值下降, 同时B 相电流由负荷电流突变成短路电流,并出现较大零序电流;( )#1 变压器差动保护在B相故障电流出现后约一个半周波后发出跳闸命令。( )4QF 出线电流、电压录波图阅读:( )-40~0ms 时系统A 相电压已为零,B、C 相电压幅值己升高约 √3倍,三相负荷 电流仍对称;( )0~70ms 时间段B 相突变为短路电流, 4QF 线路保护在B 相电流突变后约1个 半周波时发出跳闸命令。( )判断:系统首先发生的是A 相接地故障,然后发生的是B 相接地故障,最后 形成了不同地点的A、B 两相接地短路故障,使A、B 相之间出现了较大的短路电流。 根据录波图分析可以知道, A 相的接地点在#1变压器10kV 侧差动保护区内, B 相接地 点在4QF 线路上。
4=永跳出口 8=远传B出口
图59故障录波图
3.4.66某10kV 小接地电流系统的母线电压故障录波图如下图,试依据录波图进行 故障分析,判断系统发生了什么故障?图58故障录波图
3.4.65 某电力系统接线如图1,故障录波图如图2,试依据录波图进行故障分析, 判断系统发生了什么故障?并简述分析过程和思路。

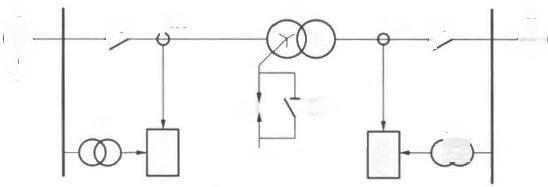

图56系统接线图

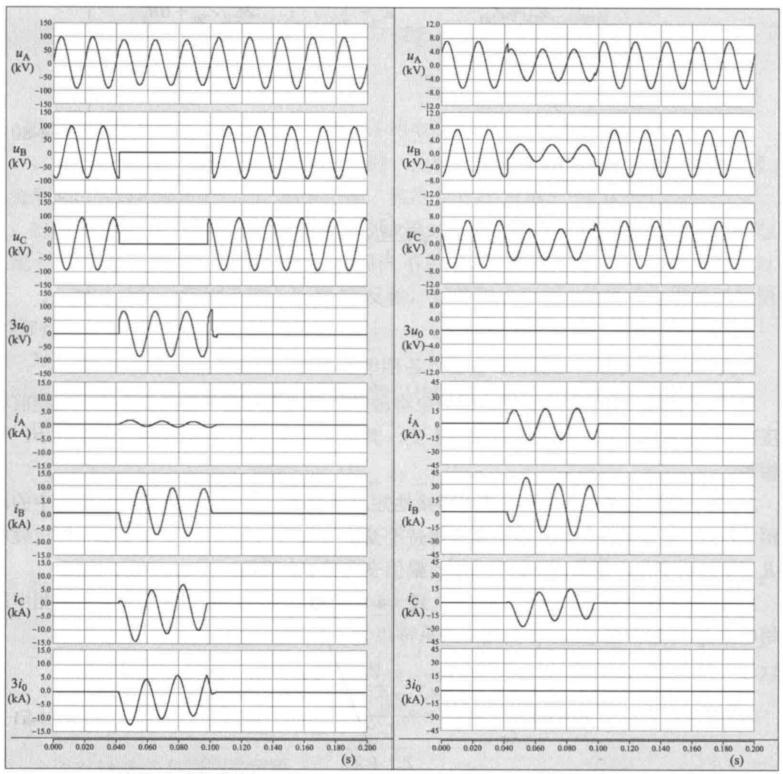

Y侧电压、电流录波图 △侧电压、电流录波图图57变压器两侧保护安装处电压、电流录波图 答:( )Y 侧录波图阅读:( ) 故障前,变压器Y侧三相电压对称,无零序电流,无零序电压,三相电流均 为零( );( ) 故障期间,A 相电压较故障前幅值减小,相位保持不变,A 相电压与零序电 压3Uo同相;B、C 两相电压幅值均下降为零,Y 侧出现了零序电压,相位与A 相电压 同 相 ;( ) 故障期间,三相均出现了故障电流,其中A 相电流幅值较小,相位与零序电 流3I₀反相, B、C 相电流幅值相等,相位差为120度,Y 侧出现有零序电流。( )△侧录波图阅读:( ) 故障前,△侧三相电压对称,无零序电流,无零序电压,三相电流均为零 ( );( ) 故障期间,B 相电压幅值减小、相位与故障前保持不变, A、C 两相电压幅 值等幅降低,幅值相等,△侧无零序电压;( ) 故障期间,三相均出现故障电流, B 相电流幅值最大, A、C 相电流幅值相 等,相位关于IB对称,△侧无零序电流。( )录波图分析:( )Y 侧录波图显示,故障期间B、C 两相电压幅值均下降为零,Y 侧出现了零序 电压,相位与A 相电压同相;B、C 相电流幅值相等,相位差为120度,A 相电流幅值 较小,相位与零序电流3I₀反相( />( ) 由△侧保护安装处录波图可以看出,三相均出现故障电流,B 相电流幅值最 大,A、C 相电流幅值相等,相位关于IB对称,△侧无零序电流;B 相电压幅值减小、 相位与故障前基本保持不变, A、C 两相电压幅值等幅降低,幅值相等,△侧无零序电压
