147.LAB20147 工作不能在批准的检修期内完成时,需要办理延期审批手续。当日工作应在工作结束前( ),由工作负责人向( )申请办理延期手续。

20、下图为叶片截面,根据风向画出叶片力的分解,并描述力的原因。

19、下图螺栓用于通孔连接,d 为螺栓直径,t1为螺纹预留长度,t2为螺纹伸出长度,请描述在各种载荷下,d与t1、t2的尺寸关系。静载荷:t1≥( )d( )变载荷:t1≥0.75d( )冲击载荷:t1≥d( )t2≈( )d( )

18、绘制设备故障规律图( ),标注各个阶段( )

17、绘制设备运行磨损曲线图,标注各个阶段,及维修选择点。( )

16、描述下列逻辑符号的名称及定义。

15、下图是变速恒频风电机组转矩-转速特性曲线图,请描述Z1~Z5 5个控制区间的特点。

14、某风电机组并网转速900rpm,额定转速1620rpm,最大转速1900rpm,额定功率1500kW,请在下图中,绘制输出功率与转速关系,并体现,在不同阶段,控制系统采用的控制方法。

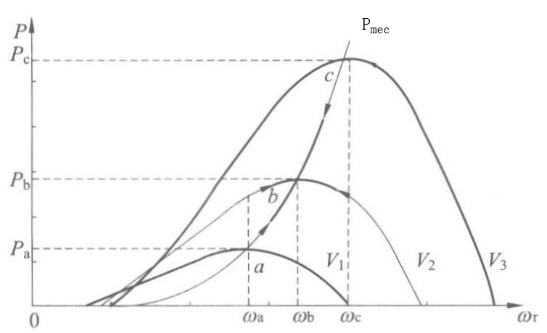

13、双馈异步电机采用最大风能追踪控制,根据保证最佳的有功功率输出,角速度特性曲线如下,请描述该特性曲线含义。

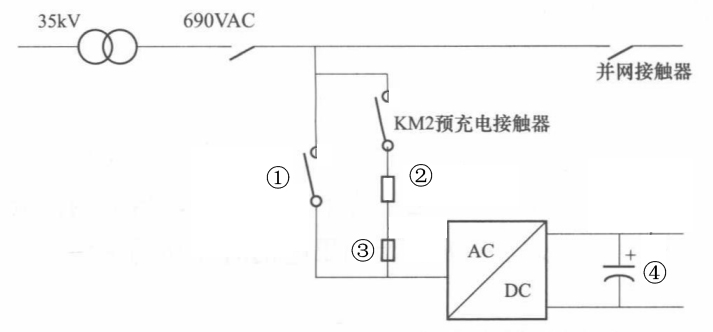

12、下图是变流器预充电回路图,请描述1、2、3、4名称及功能。变频器主接触器:为变流器供电( )限流电阻:抑制上电瞬间的冲击电流,保护网侧功率模块( )熔断器:保护网侧功率模块( )母排电容:整流后的波形滤波( )

11、PWM脉宽调制是根据冲量原理生成的控制信号,用于功率模块的触发,可模拟交流电压,请绘制PWM控制方式波形图。
