37.论述封闭母线的类型及其优缺点。
答案解析

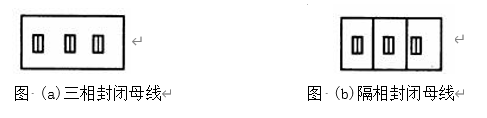

正确答案：答：封闭母线是将母线装在密闭的金属外壳中。按母线与外壳的结构可分为如下三种:(1)三相封闭母线:三相母线装在一个共同的金属外壳中,相间不隔开,如图(a)所示。

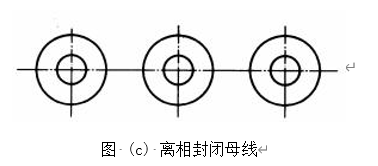

(2)隔相封闭母线:结构上基本同三相封闭母线,但邻相之间有隔板,将各相分隔起来,如图(b)所示。(3)离相封闭母线:三相母线分别有各自的外壳,三个外壳互相分开,即各相分离开。按外壳结构,离相封闭母线又可分为全连式(整相外壳电气上互相连接)和分段绝缘式(一相分作多段,各段之间无电气连接),如图(c)所示。
前两种封闭母线适用于工作电流不大的情况,如用作容量不大的发电机或变压器的引出线,母线导体一般用铝板或铜板做成。国内很少使用此类母线,我国一般使用槽形母线,外面用金属网围护。离相封闭母线适用于工作电流大的情况,如大容量发电机与升压变压器之间的连线。由于大电流的磁场会在邻近钢结构或混凝土钢筋中产生感应电流,造成过度发热。此外,大短路电流的电动力又会在回路中造成破坏。而离相母线外壳上感应电流产生的磁场与母线电流的磁场互相抵消,因而可以解决上面的问题。离相母线导体一般用铝管或多角形截面铝材,外壳则用铝管以减低损耗。封闭母线不会发生触电事故,不受大气条件(灰尘、潮气等)的影响,因此可靠性高;离相封闭母线在发生故障时,不会发展成为相间或三相故障;封闭母线的现场安装和运行维护工作量也大为减少,但其缺点是有色金属消耗量较大。
(2)隔相封闭母线:结构上基本同三相封闭母线,但邻相之间有隔板,将各相分隔起来,如图(b)所示。(3)离相封闭母线:三相母线分别有各自的外壳,三个外壳互相分开,即各相分离开。按外壳结构,离相封闭母线又可分为全连式(整相外壳电气上互相连接)和分段绝缘式(一相分作多段,各段之间无电气连接),如图(c)所示。前两种封闭母线适用于工作电流不大的情况,如用作容量不大的发电机或变压器的引出线,母线导体一般用铝板或铜板做成。国内很少使用此类母线,我国一般使用槽形母线,外面用金属网围护。离相封闭母线适用于工作电流大的情况,如大容量发电机与升压变压器之间的连线。由于大电流的磁场会在邻近钢结构或混凝土钢筋中产生感应电流,造成过度发热。此外,大短路电流的电动力又会在回路中造成破坏。而离相母线外壳上感应电流产生的磁场与母线电流的磁场互相抵消,因而可以解决上面的问题。离相母线导体一般用铝管或多角形截面铝材,外壳则用铝管以减低损耗。封闭母线不会发生触电事故,不受大气条件(灰尘、潮气等)的影响,因此可靠性高;离相封闭母线在发生故障时,不会发展成为相间或三相故障;封闭母线的现场安装和运行维护工作量也大为减少,但其缺点是有色金属消耗量较大。题目纠错
