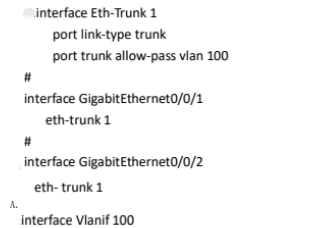

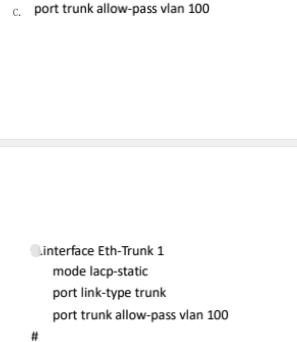

515.如下图所示的网络,交换机 A 和路由器 A 通过两条链路相连,将这两条链路通过手工负载分担的模式进行链路聚合,聚合端口编号为 1,并且聚合链路进行数据转发时需要携带 VLAN TAG 100,交换机 A 使用 Trunk 链路,则交换机 A 需要使用如下哪些配置?()

好的，让我们来分析一下这道题。 ### 背景信息 题目描述了一个网络拓扑，其中交换机 A 和路由器 A 通过两条链路相连，并且这两条链路通过手工负载分担的模式进行了链路聚合，聚合端口编号为 1。聚合链路在进行数据转发时需要携带 VLAN TAG 100，交换机 A 使用 Trunk 链路。 ### 问题核心 我们需要确定交换机 A 的正确配置，以满足以下条件： 1. 两条链路进行手工负载分担的链路聚合。 2. 聚合端口编号为 1。 3. 聚合链路在进行数据转发时需要携带 VLAN TAG 100。 4. 交换机 A 使用 Trunk 链路。 ### 选项分析 #### 选项 A ```plaintext interface GigabitEthernet0/0/1 port link-type trunk port trunk allow-pass vlan 100 # interface GigabitEthernet0/0/2 port link-type trunk port trunk allow-pass vlan 100 # ``` - 这个配置只设置了两个接口为 Trunk 并允许 VLAN 100 通过，但没有进行链路聚合的配置。 - **不符合要求**：缺少链路聚合的配置。 #### 选项 B ```plaintext interface Eth-Trunk1 mode lacp-static port link-type trunk port trunk allow-pass vlan 100 # interface GigabitEthernet0/0/1 eth-trunk 1 # interface GigabitEthernet0/0/2 eth-trunk 1 # ``` - 这个配置创建了一个 Eth-Trunk1，并将其模式设置为 LACP 静态模式，同时将两个物理接口加入到 Eth-Trunk1 中，并设置了 Trunk 模式和允许 VLAN 100 通过。 - **不符合要求**：题目要求的是手工负载分担模式，而不是 LACP 静态模式。 #### 选项 C ```plaintext interface Eth-Trunk1 mode manual load-balance port link-type trunk port trunk allow-pass vlan 100 # interface GigabitEthernet0/0/1 eth-trunk 1 # interface GigabitEthernet0/0/2 eth-trunk 1 # ``` - 这个配置创建了一个 Eth-Trunk1，并将其模式设置为手动负载分担模式，同时将两个物理接口加入到 Eth-Trunk1 中，并设置了 Trunk 模式和允许 VLAN 100 通过。 - **符合要求**：满足所有条件。 #### 选项 D ```plaintext interface Eth-Trunk1 mode manual load-balance port link-type trunk port trunk allow-pass vlan 100 # interface GigabitEthernet0/0/1 eth-trunk 1 # interface GigabitEthernet0/0/2 eth-trunk 1 # ``` - 这个配置与选项 C 完全相同。 - **符合要求**：满足所有条件。 ### 为什么选择 D 选项 D 和选项 C 的配置完全相同，都满足了题目中的所有要求： 1. 两条链路进行了手工负载分担的链路聚合。 2. 聚合端口编号为 1。 3. 聚合链路在进行数据转发时需要携带 VLAN TAG 100。 4. 交换机 A 使用 Trunk 链路。 因此，正确答案是 **D**。
