71.(2020年温州二模考)如图所示,关于杠杆千分尺,下列叙述正确的是( )

101.(2021年嘉兴一模考)测量如图所示的外螺纹M10-6g及其测量方法示意图。测量步骤如下:①将三根量针放入螺纹牙槽中,旋转千分尺上的微分筒,使两端测头与三针接触,并转动千分尺上的测力装置,直到发出嘎嘎声时,读出尺寸M。②任取在螺纹同一截面相互垂直的两个方向上的点,测得尺寸M,并分别在5个不同地方取5个测量点,记录数值,取其平均值,判断螺纹是否合格。③根据被测螺纹的公称直径M10,选用量程为0~25mm的杠杆式千分尺。④根据被测螺纹的螺距1.5mm,选用最佳量针,确定量针的直径d=0.866mm,将三根量针悬挂在附加支臂上。⑤测量结束,将量具擦拭干净并放入盒内保管。⑥将量针和被测螺纹清理干净,校正千分尺零位。以上测量步骤排序正确的是( )

100.(2019年浙江省高职考)用螺纹千分尺测量螺纹中径,正确的测量步骤是( )
①分别在同一截面相互垂直的两个方向上进行测量,并取5个测量点记录数值,取其平均值为被测螺纹的实际中径值d₂。
②将被测螺纹放入两测量头间,找正中径部位,并使两者垂直。
③根据被测螺纹的公称直径选取螺纹千分尺;根据螺距,选取一对测头。
④测量结束后将量具清理干净、收好。
⑤将量具和被测螺纹清理干净,并校正螺纹千分尺零位。
⑥转动测力装置,直至听到“嘎嘎”的声音时便可读数。

99.(2020年浙江省高职考)测量普通外螺纹M20-6c,已知螺纹中径尺寸为18.376mm,中轻公差T_d2为0.170mm,中径基本偏差es为-0.080mm,下列表述正确的是( )

98.(2022年预测)下列关于几何公差公差带的表述,错误的是( )

97.(2020年浙江省第四次联考)以下几何公差项目“①圆度、②圆柱度、③直线度、④平行度、⑤垂直度、⑥径向圆跳动、⑦位置度、③同轴度、⑨轴向圆跳动、(10)平面度”中的公差带形状有可能是“直径为公差值t的圆柱面内的区域”,一共有_____个。( )

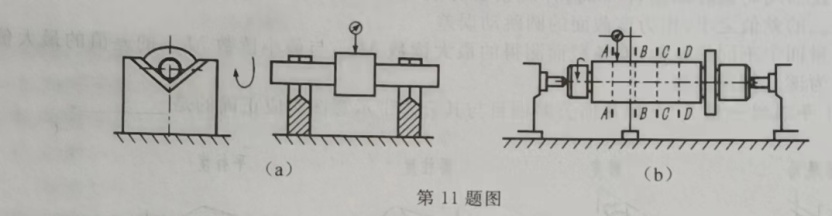

96.(2020年浙江省第二次联考)如图所示为检测零件的直线度的示意图。(1)测量设备准备:平板,顶尖架,带指示计的测量架等。(2)测量步骤:①清洁零件的测量表面、平板及指示计的触头等。②将被测零件安装在平行于平板的两顶尖之间。③调整测量指示计。④沿铅垂轴截面的两条素线测量,同时分别记录两指示计在各自测点的读数M_a、M_b;取各测点读数差之半,即( Ma-Mb)/2的最大值作为该载面轴线的直线度误差。⑤按上述方法测量若干截面,取其中最大的误差值作为该被测零件轴线的直线度误差。下列叙述正确的是( )

95.(2020年浙江省第一次联考)分析下图的几何公差,说法正确的是( )

94.(2020年温州二模考)下列几何公差标注,其公差带图正确的一组是( )

93.(2020年宁波三模考)如图所示几何公差要求,说法不正确的是( )

91.(2020年嘉兴二模考)看懂下面的图,关于它们的说法正确的是( )
