9、( )能够防止钢丝绳在传动过程中脱离滑轮槽而造成钢丝绳卡死和损伤。

10、图示为某一组合机床液压传动系统原理图。试分析其工作原理,根据其动作循环图列出电磁铁工作表,并指出此系统由哪些基本回路所组成,有何特点。

9、如图所示液压系统可实现快进—工进—快退—原位停止工作循环,分析并回答以下问题:(1)写出元件2、3、4、7、8的名称及在系统中的作用?(2)列出电磁铁动作顺序表(通电”+”,断电”-”)?(3)分析系统由哪些液压基本回路组成? SHAPE ＼* MERGEFORMAT

8、如图所示系统能实现”快进→1工进→2工进→快退→停止”的工作循环。试画出电磁铁动作顺序表,并分析系统的特点?

7、如图所示液压系统,完成如下动作循环:快进—工进—快退—停止、卸荷。试写出动作循环表,并评述系统的特点。

6、阅读下图所示液压系统,完成如下任务:(1)写出元件2、3、4、6、9的名称及在系统中的作用。(2)填写电磁铁动作顺序表(通电”+”,断电”-”)。(3)分析系统由哪些液压基本回路组成。

5、如图所示液压系统,按动作循环表规定的动作顺序进行系统分析,填写完成该液压系统的工作循环表。(注:电气元件通电为”+”,断电为”—”;顺序阀和节流阀工作为”+”,非工作为”—”。)

4、如图所示的液压回路,要求先夹紧,后进给。进给缸需实现”快进——工进——快退——停止”这四个工作循环,而后夹紧缸松开。(1)指出标出数字序号的液压元件名称。(2)指出液压元件6的中位机能。(3)列出电磁铁动作顺序表。(通电”+”,失电”-”)

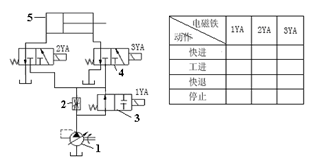

3、如图所示的液压系统,可以实现快进-工进-快退-停止的工作循环要求(1)说出图中标有序号的液压元件的名称。(2)写出电磁铁动作顺序表。

2、如图所示系统可实现”快进→工进→快退→停止(卸荷)”的工作循环。(1)指出标出数字序号的液压元件的名称。(2)试列出电磁铁动作表(通电”+”,失电”-”)。

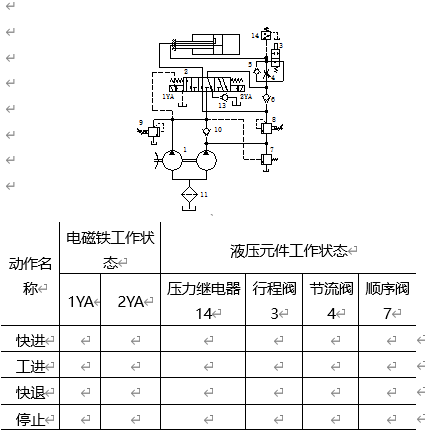

1、如图所示液压系统,按动作循环表规定的动作顺序进行系统分析,填写完成该液压系统的工作循环表。(注:电气元件通电为”+”,断电为”—”;压力继电器、顺序阀、节流阀和顺序阀工作为”+”,非工作为”—”。)
