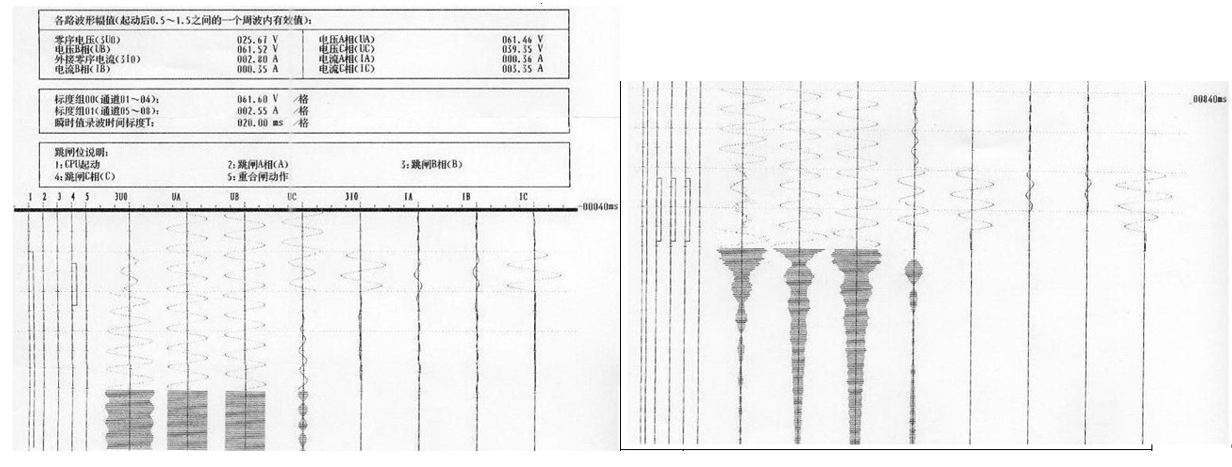

1、【18004】某500kV线路主接线方式为二分之三接线。保护配置为RCS-931光纤差动保护,RCS-921断路器保护。由于线路故障跳闸,录波和保护装置开出量如下,试分析故障类型和保护动作的时间和顺序情况。保护动作是否正确?

正确答案：答:

故障情况:线路C相永久性故障保护动作情况:C相故障,线路保护于故障后12mS动作,断路器正确动作,跳开C相。重合闸在断路器跳开900mS后动作,重合C相,重合于故障,经过11mS左右,线路保护再次动作,跳开三相断路器,故障被切除。
