简答题
1、【28006】在Yo/Δ-11组别变压器Δ侧发生AB两相短路时,设变压器变比为1。(1)作出变压器正常运行时的电流相量图;(2)求Δ侧故障电压及故障电流相量;(3)用对称分量图解法分析对Y侧过电流、低电压保护的影响;(4)反映Δ侧两相短路的Y侧过电流元件、低电压元件、阻抗元件应如何接法。
答案解析
正确答案：答:本题中会用到各序分量在变压器星角两侧变换时角度旋转的知识,这里作一些简要介绍。正序和负序分量经各种连接组别的变压器时,相位移动的角度δ与变压器的接线组别和各序分量从变压器哪侧向另一侧转换有关。正序和负序分量的相位移动角度δ1和δ2的一般计算公式为:δ1=+(12-N)×300;δ2=-δ1式中N为变压器接线组别中的钟点数。当序分量由接线组别中的12点侧绕组向N点侧绕组进行转换时,取”+”号;当由N点侧绕组向12点侧绕组进行转换时,取”-”号。至于零序分量的转换,要看变压器的接线组别和外回路的接线是否有零序通路存在。

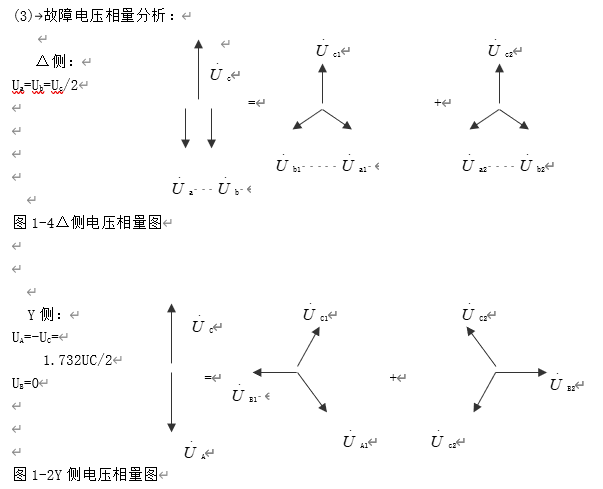

在Y侧的相电压,有一相为0,另两相为大小相等、方向相反的电压。此时对于Δ侧相间故障Y侧的电压继电器无论接在相电压还是相间电压均不能正确反映故障测电压情况。(4)反映Δ侧两相短路的Y侧过电流元件、低电压元件、阻抗元件,通过分析应采取如下接法:电流元件:如果Y侧的TA为Y接线,则每侧均设电流元件;如果为两相式TA,则B相电流元件接中性线电流(-B)相。电压元件:三个电压元件接每相相电压。阻抗元件:按相电压和相电流接法。
在Y侧的相电压,有一相为0,另两相为大小相等、方向相反的电压。此时对于Δ侧相间故障Y侧的电压继电器无论接在相电压还是相间电压均不能正确反映故障测电压情况。(4)反映Δ侧两相短路的Y侧过电流元件、低电压元件、阻抗元件,通过分析应采取如下接法:电流元件:如果Y侧的TA为Y接线,则每侧均设电流元件;如果为两相式TA,则B相电流元件接中性线电流(-B)相。电压元件:三个电压元件接每相相电压。阻抗元件:按相电压和相电流接法。相关题目
