相关题目
1、【38010】
110kV119线路单相接地故障,119断路器拒动,导致110kV#2主变零序方向保护动作跳开110kV母联212断路器,随后110kV#1主变三侧断路器跳闸,试分析为什么#1主变保护动作跳开三侧断路器,是由哪一个保护动作跳开的。

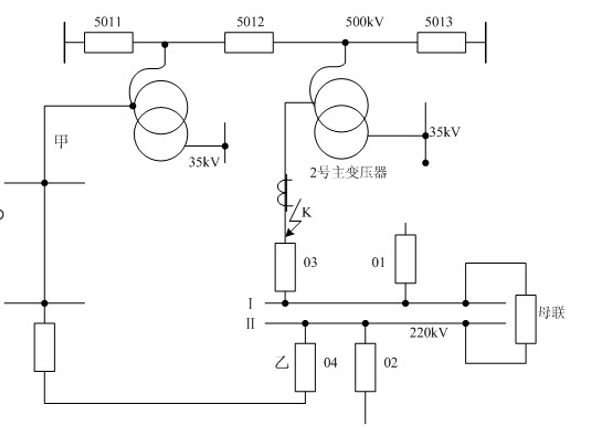

1、【38009】某500kV主变压器220kV侧发生B相单相接地短路,B相断路器的两个灭弧室爆炸,220kV母差保护动作,跳开Ⅰ母线上所连接的元件;220kV失灵保护动作,跳开Ⅱ母线上所连接的元件;1秒后2号主变压器220kV过流保护动作,跳开2号主变压器各侧断路器。检查发现母联元件的相电流继电器A相粘连,分析各保护动作原因。
1、【38008】
1、【38007】某变电站有一台220/110/35kV变压器,高、中、低压三侧各有复合电压过流保护,各侧的复合电压并联后闭锁各侧过流保护。当低压侧电压互感器断线,尚未处理恢复正常时,110kV一条线路相间故障,距离保护拒动,造成变压器烧毁。故障录波测得线路故障后经过30s后差动保护动作切除变压器,引起变电站全停。试分析继电保护动作情况,并提出应采取的措施。
1、【38006】有一台变压器Y,D11接线,在其差动保护带负荷检查时,测得Y侧电流互感器电流相位关系为IB超前IA60°,IA超前IC150°,IC超前IB150°,且IC为8.65A,IA=IB=5A,试分析变压器Y侧电流互感器是否有接线错误,并画相量图分析。
1、【38005】现场进行220kV及以上线路保护带断路器传动试验中,通常采用如下方法:将试验仪交流量接入保护装置,保护装置备用跳闸接点、合闸接点反馈至试验仪。在单重方式下,模拟单相瞬时性故障,断路器跳、合闸正常;模拟单相永久性故障时,最终结果故障相断路器在合闸状态,其余两相断路器在跳闸状态。请对此进行分析,并提出改进方案。
1、【38004】如何利用断开一相工作电压,分别在A、B、C三相通入工作电流的方法来检验负序功率方向继电器接线的正确性。(已知φ=-105°)
1、【38003】有一台变压器Y,D11接线,在其差动保护带负荷检查时,测得Y侧电流互感器电流相位关系为IB超前IA150°,IA超前IC60°,IC超前IB150°,且IB为8.65A,IA=IC=5A,试分析变压器Y侧电流互感器是否有接线错误,并画相量图分析。
1、【38002】一条220kV线路区外单相接地故障时,M、N两侧高频保护零序方向保护均动作跳闸,零序方向元件灵敏角为―110°,M、N两侧零序电流及零序电压录波图如下所示,试分析:(1)误动原因;(2)在哪些情况下有可能产生这种误动。
1、【38001】收到调度下达的对运行中的保护装置更改定值的通知单,要求将零序方向电流Ⅱ段的定值修改为1A、1.1秒,接地距离Ⅱ段的定值修改为3.2Ω、0.8秒。(保护双重配置,仅叙述修改其中一套保护即可)1、叙述进行该项工作的过程。2、修改定值时应注意哪些事项及采取哪些措施?3、检验工作结束后,应进行哪些工作?
