简答题
45.为什么屏蔽电缆的屏蔽层使用导电性能好的铜网?
答案解析

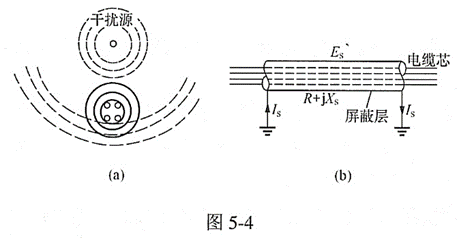

正确答案：答:图5.4表示电磁干扰的原理。
在图5-4(a)中,干扰源导线中电流产生的磁通以虚线同心圆表示,这些磁通的一部分包围控制电缆芯和其屏蔽层(可近似认为包围这两者的磁通相等),称为干扰磁通。它在电缆芯和屏蔽层中,产生一电动势ES,产生屏蔽层电流IS如图5.4(b)所示。电动势ES为Es=一L(dI/dt)=IsRs+jISXS屏蔽层电流所产生的磁通包围着屏蔽层,也全部包围着电缆芯,这些磁通和外导线产生的干扰磁通方向相反,故称为反向磁通,在图中以实线同心圆表示。设屏蔽层对电缆芯的互感抗为XM则E=一jISXM.因屏蔽层将电缆心完全包围在内,故XM=K。这样从上两式可看出,如果屏蔽层电阻Rs=0,则Es=-E但是屏蔽层不可能没有电阻,故干扰磁通在电缆中感应的电动势不能被“抵销”的部分则等于ES+E=IS*RS,即与屏蔽层的电阻成正比。因此,要有效地消除电磁耦合的干扰,必须采用电阻系数小的材料如铜、铝等作成屏蔽层。
在图5-4(a)中,干扰源导线中电流产生的磁通以虚线同心圆表示,这些磁通的一部分包围控制电缆芯和其屏蔽层(可近似认为包围这两者的磁通相等),称为干扰磁通。它在电缆芯和屏蔽层中,产生一电动势ES,产生屏蔽层电流IS如图5.4(b)所示。电动势ES为Es=一L(dI/dt)=IsRs+jISXS屏蔽层电流所产生的磁通包围着屏蔽层,也全部包围着电缆芯,这些磁通和外导线产生的干扰磁通方向相反,故称为反向磁通,在图中以实线同心圆表示。设屏蔽层对电缆芯的互感抗为XM则E=一jISXM.因屏蔽层将电缆心完全包围在内,故XM=K。这样从上两式可看出,如果屏蔽层电阻Rs=0,则Es=-E但是屏蔽层不可能没有电阻,故干扰磁通在电缆中感应的电动势不能被“抵销”的部分则等于ES+E=IS*RS,即与屏蔽层的电阻成正比。因此,要有效地消除电磁耦合的干扰,必须采用电阻系数小的材料如铜、铝等作成屏蔽层。相关题目
