简答题
37.如果在进行试验时将单相调压器的一个输入端接在交流220V电源的相线上,另一端(N端)误接到变电站直流系统的负极上,请问会对哪些类型的保护装置造成影响?请画图说明如何造成影响。
答案解析

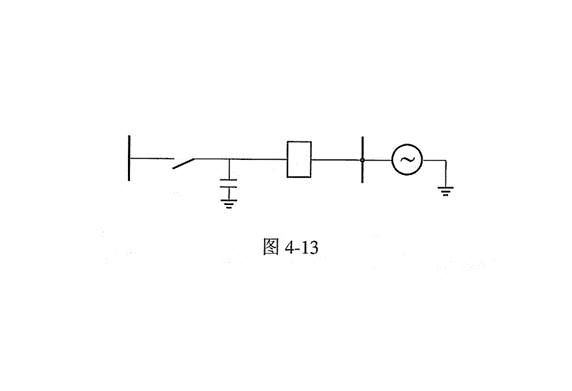

正确答案：答:(1)如果在进行试验时将单相调压器的一个输入端接在交流220V电源的相线上,另一端(N端)误接到变电站直流系统的负极上,因交流220V是一个接地的电源系统,于是便会通过直流系统的对地电容以及电缆与直流负极之间的元件构成回路,相当于交流信号窜入了直流系统。如图4—13所示。
(2)对线圈正端接有较大容量电容(或接入电缆较长,电缆分布电容较大)的继电器,如动作时间较快,动作功率较低,则当交流信号窜入时有可能误动。、在这种情况下容易误动的继电器有变压器、电抗器的瓦斯保护、油温过高保护等继电器至跳闸出口继电器距离较长的保护,以及远方跳闸保护的收信继电器。继电器的动频率为50HZ或100HZ。
(2)对线圈正端接有较大容量电容(或接入电缆较长,电缆分布电容较大)的继电器,如动作时间较快,动作功率较低,则当交流信号窜入时有可能误动。、在这种情况下容易误动的继电器有变压器、电抗器的瓦斯保护、油温过高保护等继电器至跳闸出口继电器距离较长的保护,以及远方跳闸保护的收信继电器。继电器的动频率为50HZ或100HZ。相关题目
单选题
70.发生金属性相间短路时,保护安装点距离故障点越近,负序电压越高。( )
单选题
69.发生金属性接地故障时,保护安装点距故障点越近,零序电压越高。()
单选题
68·保护安装点的零序电压,等于故障点的零序电压减去由故障点至保护安装点的零序电压降,因此,保护安装点距离故障点越近,零序电压越高。( )
单选题
67.在中性点直接接地的双侧电源线路上,短路点的零序电压总是最高的;短路点的正序电压总是最低的。()
单选题
66·正序电压和零序电压是越靠近故障点数值越小,负序电压是越靠近故障点数值越大。( )
单选题
65·负序电压是越靠近故障点数值越小,正序电压和零序电压是越靠近故障点数值越大。( )
单选题
64·对于正、负序电压而言,越靠近故障点其数值越小;而零序电压则是越靠近故障点数值越大。( )
单选题
63·在双侧电源线路上短路点的零序电压始终是最低的,短路点的正序电压始终是最高的。( )
单选题
62.正序电压是越靠近故障点数值越小,负序电压和零序电压是越靠近故障点数值越大。( )
单选题
61.发生各种不同类型短路时,电压各序对称分量的变化规律是,三相短路时,母线上正序电压下降得最厉害,单相短路时正序电压下降最少。( )
