简答题
13.如何利用断开一相工作电压,分别在A、B、c三相通人工作电流的方法来检验负序功率方向继电器接线的正确性?
答案解析
正确答案：答:(1)测出负荷电流和相应的工作电压的正确相位。(2)断开继电器一相电压,并将断开相的端子Un相连,以模拟负序电压U2,如断开A相,则
。(3)分别加入继电器一相电流,将其他两相电流回路短接并与继电器断开,以观察继电器的动作情况。(4)利用A、B、C相负荷电流,分别求出相应的负序电流及相位。如通入A相电流时,其
;同理,通入B相电流时
;通入C相电流时
。(5)以模拟出的

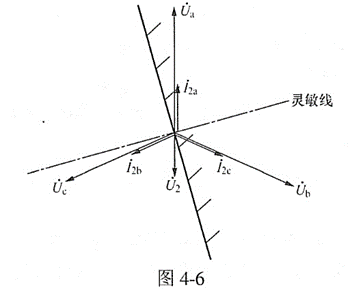

为基准,绘出负序功率方向继电器的动作特性图,然后将第(4)项所得的负序电流分别绘到功率方向继电器的特性图上,以分析继电器的动作情况。如果继电器的动作情况与分析所得的结果相符,则认为接线正确。如以断开A相电压求出的负序电压以为基准绘出的负序功率方向继电器的动作特性如图4.6(假定线路只送有功),由图可知,分别通入A、C相电流时继电器动作:通入B相电流时继电器不动作。
