72.试述发电机的失磁保护装置的组成和整定原则。
答案解析
正确答案：答:阻抗继电器动作特性如图3—17所示。(1)下抛圆式特性的阻抗继电器定子判据按稳态异步边界条件整定,即
(2)下偏移特性的阻抗继电器定子判据按静稳定边界(静稳边界圆)条件整定,即
动作区较大并包括第一、二象限部分。为防止系统振荡及短路误动,需设方向元件控制,使动作区在第三、四象限阻抗平面上,并具有扇形动作区特性。(3)苹果圆特性的阻抗继电器适用于水轮发电机和大型汽轮发电机(Xd

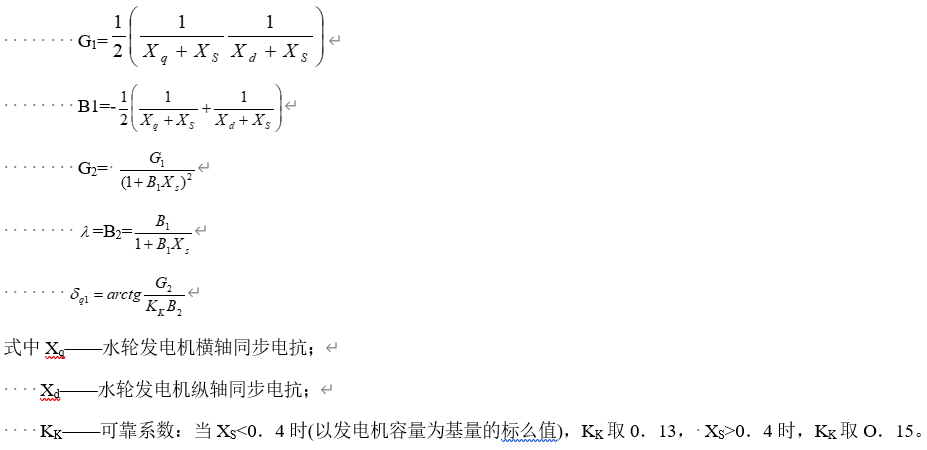

Xq)的失磁保护,作用于跳闸。继电器的整定值如图3—17(b)所示,为双圆过坐标原点的直径与尺轴的夹角睇,双圆在x轴的交点M距尘标原点0之距OM为{。整定值计算公式为
(4)水轮发电机长距离重负荷输电时,采用阻抗继电器作为定予判据,则进入阻抗圆时限较长而造成稳定破坏。为加速切除失磁的发电机,可采用三相低压元件作为判据,并加转子低压元件闭锁的方式组成发电机跳闸回路。三相低压元件取自高压母线,一般取额定电压的80%.~85%,取自发电机母线,一般取额定电压的75%,~80%。(5)为防止失磁保护装置误动,应在外部短路、系统振荡及电压回路断线等情况下闭锁,并将母线低压元件用于监视母线电压,保障系统安全。闭锁元件采用转子判据,转子判据一般是测量转子电压,当发电机失磁开始,转子电压第一个负向半波的持续时间,不论是转子开路故障(持续时间最短)还是转子短路故障(持续时间最长),一般均大于1.5s,故作用跳闸是允许的。转子电压闭锁元件一般按空载励磁电压的80%整定。为此要求自动励磁调整装置和手动切换的跟踪励磁电阻的位置,都需防止因励磁电压降到空载励磁电压的80%,而造成转子电压闭锁元件失去闭锁作用。当水轮发电机或发电机重载运行时,为快速切除部分失磁而要求跳闸的发电机,转子电压的动作值尚可适当提高,以满足低负荷时励磁电压的灵敏度即可。失磁保护装置作用解列的动作时间一般取0.5~1.0s。
