59.试述纵向零序电压发电机内部短路保护的适用范围及其基本原理,并画出其3原理接线图。

正确答案：答:零序电压匝间短路保护可用于各种发电机,尤其是中性点没有引出三相6端子的发电机(此时不能用横差保护)。零序电压匝问短路保护

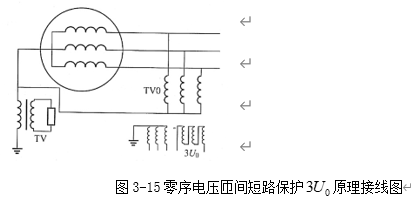

原理接线图,如图3—15所示。

发电机定子绕组发生内部短路时,其三相绕组的对称性遭到破坏,机端三相对发电机中性点出现基波零序电压3Uo,因此TV0有3Uo输出。发电机正常运行和外部相间短路时,

=O。发电机内部或外部发生单相接地故障时,一次系统出现对地零序电压

,发电机中性点电位升高

,因TV0一次侧中性点是接在发电机中性点上,因此开口三角绕组输出

的仍为零。

李大壮的十万题海（一）

扫码进入小程序
随时随地练习

181.微机保护对A/D变换器的转换速度要求不小于35μS( )

180.一般微机保护的“信号复归”按钮和装置的“复位”键的作用是相同的。( )

179.对微机保护装置,若失去交流电压后不及时处理,遇有区外故障或系统操作使其启动,则只要有一定的负荷电流,距离保护将误动。( )

178.微机保护硬件中RAM常用于存放采样数据和计算的中间结果、标志字等信息,一般也同时存放微机保护的动作报告信息等内容。( )

177.微机保护装置常使用电压/频率变换、采样保护变换和逐次比较式等三种原理的A/D变换器件进行模/数转换。( )

176.对微机保护可采用检查模数变换系统、打印核对定值、进行开出量传动检查的方法,来检查回路及定值的正确性。( )

175.线路微机保护在软件上有滤波功能,可以滤掉直流成分,因此零漂稍大不影响保护的计算。( )

174.微机保护“看门狗”(Watchdog)的作用是:当微机保护的直流电源消失时,快速地将备用电源投入,以保证微机保护正常运行。( )

173.用逐次逼近式原理的模数转换器(A/D)的数据采样系统中有专门的低通滤波器,滤除输入信号中的高次分量,以满足采样定理。用电压一频率控制器(VFC)的数据采样系统中,由于用某一段时间内的脉冲个数来进行采样,这种做法本身含有滤波功能,所以不必再加另外的滤波器。( )

172.A相接地短路时IA1=IA2=I0=IA,所以,用通入A相一相电流整定负序电流继电器时,应使IOP.A=IOP.2。( )
