53.简述利用三次谐波电压构成的100%发电机定子绕组接地保护的工作原理。
答案解析
正确答案：答:由于发电机气隙磁通密度的非正弦分布和铁芯饱和的影响,其定子绕组中的感应电动势除基波外,还含有3、5、7次等高次谐波。因为3次谐波具有零序分量的性质,在线电动势中它们虽然不存在,但在相电动势中依然存在,设以
表示之。为了便于分析广假定:①把发电机每相绕组对地电容
分成相等的两部分,每部分
等效地分别集中在发电机的中性点N和机端S;②将发电机端部引出线、升压变压器、厂用变压器以及电压互感器等设备的每相对地电容
也等效地集中放在机端。根据理论分析,在上述假设条件下,可得出下列结论:(1)当发电机中性点绝缘时,发电机在正常运行情况下,机端S和中性点N处三次谐波电压之比为
(2)当发电机中性点经消弧线圈接地时,若基波电容电流被完全补偿,发电机在正常运行情况下,机端S和中性点N处三次谐波电压之比为
(3)不论发电机中性点是否接有消弧线圈,故障点的匝数占每相一分支总匝数的百分比)处发生定子绕组金属性单相接地时,中性点N和机端S处的三次谐波电压分别恒为

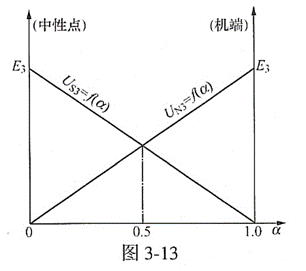

的关系曲线如图3.13所示。
从图中可以看出:皆为线性关系,它们相交于
处;当发电机中性点接地时,
;当机端接地时
;当
时,恒有
;当
时,恒有
。综上所述,用
作为动作量,
作为制动量构成发电机定子绕组单相接地保护,且当,时保护动作,则在发电机正常运行时保护不会误动作,而在中性点附近发生接地时,保护具有很高的灵敏度。用这种原理构成的发电机定子绕组单相接地保护,可以保护定子绕组中性点及其附近范围内的接地故障,对其余范围则可用反映基波零序电压的保护,从而构成了100%发电机定子绕组接地保护。
