简答题
47.画图比较发电机完全纵差和不完全纵差有什么异同。
答案解析

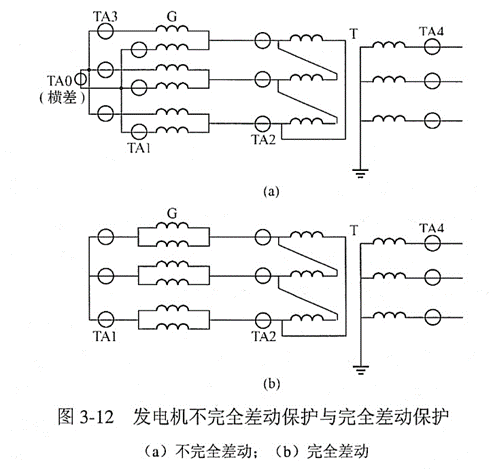

正确答案：答:如图3—12所示。
(1)电流互感器安装位置不同。发电机不完全纵差(或发一变组纵差)保护在发电机中性点侧的电流互感器(TAl)仅接在每相的部分分支中,互感器TAl的变比减小为机端互感器TA2的一半,在正常运行或外部短路时仍有不平衡电流(理论上为零)。完全纵差电流互感器变比相等,在正常运行或外部短路时不平衡电流很小。(2)保护范围不同。在内部相间短路、匝间短路时,不管短路发生在互感器所在分支或没有互感器的分支,不完全纵差保护均能动作,这主要依靠定子绕组之间的互感作用。TA3与TA4将组成发.变组不完全纵差。不完全纵差保护对定子绕组相间短路和匝间短路有保护作用,并能兼管分支开焊故障。
完全纵差对匝问和分支开焊故障不能动作。
(1)电流互感器安装位置不同。发电机不完全纵差(或发一变组纵差)保护在发电机中性点侧的电流互感器(TAl)仅接在每相的部分分支中,互感器TAl的变比减小为机端互感器TA2的一半,在正常运行或外部短路时仍有不平衡电流(理论上为零)。完全纵差电流互感器变比相等,在正常运行或外部短路时不平衡电流很小。(2)保护范围不同。在内部相间短路、匝间短路时,不管短路发生在互感器所在分支或没有互感器的分支,不完全纵差保护均能动作,这主要依靠定子绕组之间的互感作用。TA3与TA4将组成发.变组不完全纵差。不完全纵差保护对定子绕组相间短路和匝间短路有保护作用,并能兼管分支开焊故障。完全纵差对匝问和分支开焊故障不能动作。
