简答题
2.在220kV及以上线路保护中有母线保护动作的开入量接点输入。以闭锁式纵联方向保护为例,当该开入量有输入时马上停信。请说明此功能的作用。
答案解析

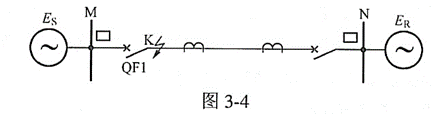

正确答案：答:这主要是为了解决在断路器与电流互感器之间发生故障时,线路纵联方向保护能够立即跳闸的问题。如果不设此回路,当故障发生在电流互感器与断路器之间(图3-4中的K点)时,M侧线路纵联方向保护中的方向元件判断反方向短路(
不动,
动作)从而发出闭锁信号闭锁两侧纵联保护。K点位于M侧母线保护范围内,母线保护动作跳开包括QFl在内的母线上所有断路器。QFl跳开后,M侧方向元件将依然判断是反方向短路,如不采用母线保护动作停信,其收发信机将持续发信,N侧的纵联方向保护不能动作以消除故障。采用上述功能后,利用母线保护动作的接点使M侧停信,N侧的纵联方向保护可快速发出跳闸命令。
不动,动作)从而发出闭锁信号闭锁两侧纵联保护。K点位于M侧母线保护范围内,母线保护动作跳开包括QFl在内的母线上所有断路器。QFl跳开后,M侧方向元件将依然判断是反方向短路,如不采用母线保护动作停信,其收发信机将持续发信,N侧的纵联方向保护不能动作以消除故障。采用上述功能后,利用母线保护动作的接点使M侧停信,N侧的纵联方向保护可快速发出跳闸命令。相关题目
单选题
17.高频保护采用相一地制高频通道是因为相一地制通道衰耗小。( )
单选题
16.高频保护通道输电线衰耗与它的电压等级,线路长度及使用频率有关,使用频率愈高,线路每单位长度衰耗愈小。( )
单选题
15.相同长度和结构的输电线传输高频信号时,传输频率越高则衰耗越大。( )
单选题
14.如果两测量点的阻抗相同,则该两点间的电压相对电平和功率相对电平相等。( )
单选题
13.通道的传输衰耗即为发信侧与收信侧收发信机之间相对功率电平。( )
单选题
12.已知一条纵联保护通道发信侧收发信机输送到高频通道的功率是10W,收信侧收发信机入口接受到的电压电平为15dBV(设收发信机的内阻为75Ω),则该通道的传输衰耗为25dBm。( )
单选题
11.某收发信机在其所带75Q负载不变的情况下发信电压电平由34dB下降至3ldB,此时,该收发信机的输出功率减少了一半。( )
单选题
10.本侧收发信机的发信功率为20W,如对侧收信功率为5W,则通道衰耗为6dB。( )
单选题
9.在电路中某测试点的电压以和标准比较电压(10=0.7。75V之比取常用对数的20倍,称为该点的电压绝对电平。()
单选题
8.当Z=600Ω,该处功率电平等于电压电平;当Z=75Ω,功率电平等于电压电平加9dB。( )
