简答题
9.什么叫传输衰耗?画图说明如何进行单侧通道设备(不含线路)传输衰耗及输入阻抗的测试。
答案解析

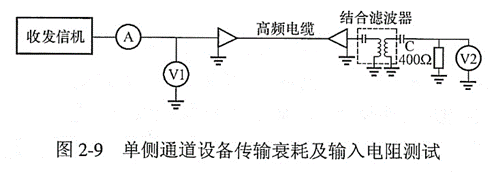

正确答案：答:(1)传输衰耗是当信号接入四端网络后输入端与输出端的相对电平bt=101g(Pi/P0)101g(Pi/P~))。式中,Pi为输入功率;P0为输出功率。(2)测试传输衰耗时,启动高频收发信机在工作频率下进行测试。测试接线如图2—9所示。图中,A为高频电流表,V1、V2为选频表,负载电阻选用400Ω无感电阻。
计算式为;
若无高频交流电流表,可在收发信机出口处串一只R=5Ω左右的小电阻,用选频表测两端相对电平厶,换算成电流。由于测量时串入一只电阻,将产生一定的附加衰耗,但只要取的足够小,如R=5Ω,仅为通道阻抗的5%,所以可以认为这个误差是允许的。
计算式为;若无高频交流电流表,可在收发信机出口处串一只R=5Ω左右的小电阻,用选频表测两端相对电平厶,换算成电流。由于测量时串入一只电阻,将产生一定的附加衰耗,但只要取的足够小,如R=5Ω,仅为通道阻抗的5%,所以可以认为这个误差是允许的。题目纠错
