简答题
7.高频通道由哪些基本元件组成及各元件的功能。
答案解析

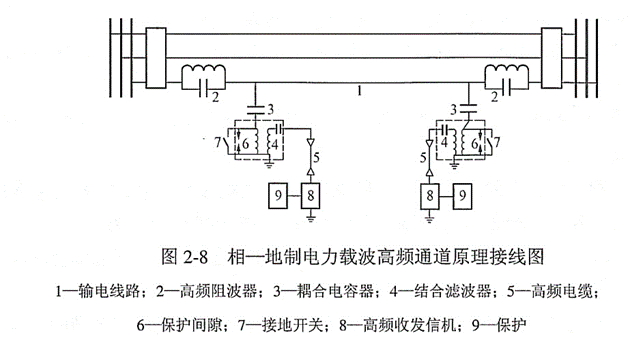

正确答案：答:如图2—8所示。
(1)输电线路:三相线路都用以传送高频信号。(2)高频阻波器:高频阻波器是由电感线圈和可调电容组成的并联谐振回路。当其谐振频率为选用的载波频率时,对载波电流呈现很大的阻抗(在1000Ω以上),从而使高频电流限制在被保护的输电线路以内(即两侧高频阻波器之内),而不致流到相邻的线路上去。对50Hz工频电流而言。高频阻波器的阻抗仅是电感线圈的阻抗,其值约为0.04Ω,因而工频电流可畅通无阻。(3)耦合电容器:耦合电容器的电容量很小,对工频电流具有很大的阻抗,可防止工频高压侵入高频收发信机。对高频电流则阻抗很小,高频电流可顺利通过。耦合电容器与结合滤波器共同组成带通滤波器,只允许此通带频率内的高频电流通过。(4)结合滤波器:结合滤波器与耦合电容器共同组成带通滤波器。由于电力架空线路的波阻抗约为400Ω,电力电缆的波阻抗约为100Ω或75Ω,因此利用结合滤波器与它们起阻抗匹配作用,以减小高频信号的衰耗,使高频收信机收到的高频功率最大。同时还利用结合滤波器进一步使高频收发信机与高压线路隔离,以保证高频收发信机及人身的安全。(5)高频电缆:高频电缆的作用是将户内的高频收发信机和户外的结合滤波器连接起来。(6)保护间隙:保护问隙是高频通道的辅助设备。用它保护高频收发信机和高频电缆免受过电压的袭击。(7)接地开关:接地开关也是高频通道的辅助设备。在调整或检修高频收发信机和结合滤波器时,将它接地以保证人身安全。(8)高频收发信机:高频收发信机用来发出和接收高频信号。
(1)输电线路:三相线路都用以传送高频信号。(2)高频阻波器:高频阻波器是由电感线圈和可调电容组成的并联谐振回路。当其谐振频率为选用的载波频率时,对载波电流呈现很大的阻抗(在1000Ω以上),从而使高频电流限制在被保护的输电线路以内(即两侧高频阻波器之内),而不致流到相邻的线路上去。对50Hz工频电流而言。高频阻波器的阻抗仅是电感线圈的阻抗,其值约为0.04Ω,因而工频电流可畅通无阻。(3)耦合电容器:耦合电容器的电容量很小,对工频电流具有很大的阻抗,可防止工频高压侵入高频收发信机。对高频电流则阻抗很小,高频电流可顺利通过。耦合电容器与结合滤波器共同组成带通滤波器,只允许此通带频率内的高频电流通过。(4)结合滤波器:结合滤波器与耦合电容器共同组成带通滤波器。由于电力架空线路的波阻抗约为400Ω,电力电缆的波阻抗约为100Ω或75Ω,因此利用结合滤波器与它们起阻抗匹配作用,以减小高频信号的衰耗,使高频收信机收到的高频功率最大。同时还利用结合滤波器进一步使高频收发信机与高压线路隔离,以保证高频收发信机及人身的安全。(5)高频电缆:高频电缆的作用是将户内的高频收发信机和户外的结合滤波器连接起来。(6)保护间隙:保护问隙是高频通道的辅助设备。用它保护高频收发信机和高频电缆免受过电压的袭击。(7)接地开关:接地开关也是高频通道的辅助设备。在调整或检修高频收发信机和结合滤波器时,将它接地以保证人身安全。(8)高频收发信机:高频收发信机用来发出和接收高频信号。相关题目
