简答题
17.>、图Ⅲ-2为正弦同步信号触发电路图,正弦波同步信号自同步变压器二次侧的电阻R2的两端取得(UR2),控制电压UC为直流电压,其值在-
17.>、图Ⅲ-2为正弦同步信号触发电路图,正弦波同步信号自同步变压器二次侧的电阻R2的两端取得(UR2),控制电压UC为直流电压,其值在-
UR2~+
UR2之间可调。问:
(1)当Uc分别为零、为正、为负时,三极管V1相应地在何时开始导通?
(2)怎样控制输出的脉冲移相?移相范围是多少?
(3)为什么同步信号应比主电路电源电压超前90?
答案解析

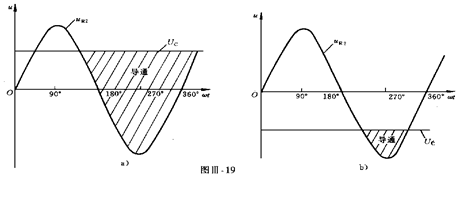

正确答案:答:(1)当UC为零时,在同步电压uR2的正半周(上正下负),二极管V3和三极管V1的发射结受反向偏置,所以V1截止。在uR2的负半周,V3和Vl的发射结正向偏置,V1导通。因此V1是在uR2由正半周变化到负半周时(ωt=180)开始导通(忽略三极管发射结及二极管的死区电压)。当Uc为正时(右正左负),只要在uR2的正半周且Uc>uR2时,V1的发射结就为正向偏置,V1即开始导通(如图III-19a)。当Uc在0~+UR2之间变化时,V1开始导通的时刻在ωt=90~180之间变化。当Uc为负时(右负左正),只有在uR2的负半周且|uR2|>Uc时,V1才能开始导通(如图Ⅲ-19b)。当Uc在0~-uR2之间变化时,V1开始导通的时刻在ωt=180~270之间变化。
(2)当三极管V1导通时,在V1集电极电路出现一个变化的电压信号,经过变压器耦合到V2的基极,使V2导通,从而有脉冲自变压器T2二次侧输出。因此,三极管Vl、V2导通的时刻,就是脉冲发生的时刻,当改变控制电压Uc的大小和方向时,就可改变V1导通和脉冲输出,从而实现了移相控制。当Uc在+UR2~-UR2之间调节时,触发脉冲输出(即V1的导通时刻)在ωt=90~270之间变化,即移相范围接近180。(3)晶闸管只有在承受正向电压时才能触发导通,也就是说,在电源电压的一个周期中,只有在0~180的范围内才能触发导通。但触发电路送出触发信号是在90~270的范围之内。因此,正弦波同步信号必须比主电路电压超前90才能得到正确的移相控制。
(2)当三极管V1导通时,在V1集电极电路出现一个变化的电压信号,经过变压器耦合到V2的基极,使V2导通,从而有脉冲自变压器T2二次侧输出。因此,三极管Vl、V2导通的时刻,就是脉冲发生的时刻,当改变控制电压Uc的大小和方向时,就可改变V1导通和脉冲输出,从而实现了移相控制。当Uc在+UR2~-UR2之间调节时,触发脉冲输出(即V1的导通时刻)在ωt=90~270之间变化,即移相范围接近180。(3)晶闸管只有在承受正向电压时才能触发导通,也就是说,在电源电压的一个周期中,只有在0~180的范围内才能触发导通。但触发电路送出触发信号是在90~270的范围之内。因此,正弦波同步信号必须比主电路电压超前90才能得到正确的移相控制。相关题目
