50.请说出TJWX-2000型微机监测系统道岔采集机CPU的数据处理过程?

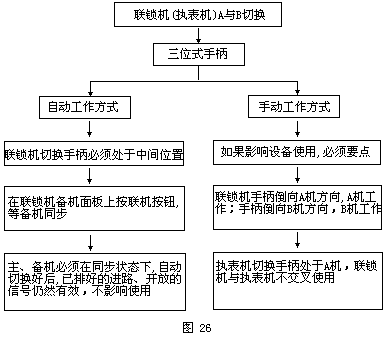

49.请画出TYJL-Ⅱ型联锁机(执表机)A机与B机相互切换的流程图,并说明A机与B机是怎样相互切换的?
主备机切换操作流程图见图(10)。
图(10)
(4分)
切换过程:联锁机设备一般设有A、B两套,双机热备,保证设备故障时不间断使用,必要时A、B两套设备也可以人工切换。
为了满足联锁机A、B机相互切换,在联锁机机柜上设有-个三位式手柄,手柄扳向A侧,为联锁A机工作,手柄扳向B侧,为联锁B机工作。手柄置中间“自动”位置是A、B机热备所必需的条件之一。(3分)这时在备机上按一下联机按钮,联机灯点亮时,联机工作即告完成。当主机、备机的控制命令和锁闭信息完全一致时,双机进入联机同步状态。双机同步状态下用手柄倒机不影响信号(早期开通的计算机联锁设备,其切换手炳由自动位置倒向备机一侧时,要影响信号,所以需要点后,方可切换)。(3分)
48.TYJL-Ⅱ型计算机联锁系统年整治有哪些具体内容?
(1)每年进行一次联锁试验。(2分)
(2)每年进行两条地线(逻辑、防雷地线)电阻测试,发现接地电阻不合格的,要及时整治。(3分)
(3)每年对备品进行一次试用。(2分)
(4)每年对各插接件、电路板上的插接片进行一次接点检查,并去除氧化层。(2分)
47.计算机联锁系统软件修改必须遵循哪些操作细则?
(l)软件修改必须由软件研制单位派员进行,其他任何人员无权对软件进行修改。(2分)
⑵软件修改人员必须持合法身份证明并由电务段派员陪同才能进行修改。(2分)
⑶修改软件前,应要求修改人员对修改要解决的问题和修改后应进行的相关联锁试验内容进行书面说明,且说明书最后应要求作出“除列出所需试验的联锁内容外,不会影响其他联锁关系”的承诺并有修改人员本人亲笔签名,说明书应交电务段信号室和安全室存档。(2分)
(4)对影响正常使用的软件修改,必须将测算所需的修改时间和联锁试验时间提前一天通过电务段调度向上一级电务分处(或电务处)调度申请要点。要点得到批准后,才能进行软件修改作业。(2分)
(5)软件修改前,由电务段根据已批准的要点方案,在“行车设备检查登记簿”上登记,申请软件修改施工作业。施工申请经车站值班员签认后,方可进入实质性的软件修改作业。修改完毕后,电务段维修人员应根据软件修改人员说明书上列出的有关联锁试验内容逐一进行试验,试验良好后,在“行车设备检查登记簿”上销记并交付使用。(2分)
46.什么是TYJL-Ⅱ型计算机联锁系统驱动电路?

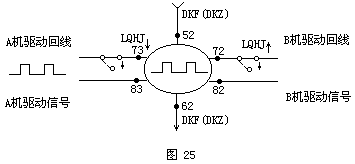

从图(9)中可以看到,动态继电器要吸起必须满足两个条件:一是有局部电源(DKZ、DKF),二是有驱动信号。(3分)采用12V驱动电源时量到的驱动信号是4~7V左右的脉动电压。电路中A、B机有各自的驱动回线,它们相互独立(LAQH、LBQH、ZAQH、ZBQH),绝不可混线,否则会造成驱动回读错。由于微机送出的驱动回线是一稳定的高电平,它始终加在继电器上,所以微机要驱动某一个继电器时,送出的信号实际是一间断的低电平,这样驱动回线和信号线之间产生间断的电位差,实际就是把一脉冲送给动态继电器使继电器工作。因此,查动态驱动信号要借驱动电源的零电位作参考,量驱动信号回路上各经过端子上有无脉动信号,以检查是否断线。(3分)
图(9)
(4分)
45.什么是TYJL-Ⅱ型联锁机的联机、同步状态?
当联锁机备机为脱机状态,按压备用联锁机的联机按钮,备用联锁机联机灯亮灯,主备机的第四组收发灯快速闪烁,联机成功。(3分)倘若在按压备机的联机按钮之前联锁机主机有进路存在,联锁机备机一直要等到这些进路解锁后才能同步。(3分)
这时,备机与主机的进路状态和控制驱动命令完全一致,当主机的某信息采集或驱动模块发生故障而中止驱动命令的输出时,备机能立即发动切换,接替控制命令的输出,而不影响现场设备状态,这时的双机工作状态称为热备同步状态。(4分)
44.什么是TYJL-Ⅱ型联锁机备机的脱机状态?
联锁机备机升机后的初始状态为脱机状态,其工作灯、备用灯、同步灯和联机灯均灭灯。
①主备机在热备同步下,备机命令多于主机,主机由于某种故障而停止输出控制命令,这时备机发动切换,备机升为主机工作,原工作机脱机。若主机命令多于备机命令,备机自动脱机。(2分)
②通信中断,一是主机死机,不应答;二是通讯本身中断,备机收不到主机的信息,热备机认为主机出现故障,发动切换升为工作机。(2分)
③主机通过自检测程序,发现严重故障,即通知备机进行切换倒机。(2分)
④主机某信号采集或驱动模块发生故障而中止驱动命令输出时,备机能立即发动切换。(2分)
⑤锁闭失步,主备机10个周期锁闭不一致将造成备机脱机或倒机。(2分)
43.怎样处理TYJL-Ⅱ型计算机联锁系统采集故障?
采集故障首先要分清是机柜内故障,还是机柜外断线。(1分)
①采集板面板灯是否亮灯,若不亮可用万用表电压挡测发光二极管两端有否电压,有电压而灯不亮,则发光二极管损坏,更换采集板即可;(3分)
②采集板上的发光二极管完好而面扳灯不亮,则说明故障在机外,可能是继电器接点接触不良、采集线断线、接口插座松动等。若只是个别对象采集不到,可怀疑是采集板故障。(3分)
③检查采集电路时、可借助采集地测量各采集点处是否有12V正电,采集地在机柜零层端子板的1号端子上。(3分)
42.TYJL-Ⅱ型计算机联锁系统大量信息采集不到是何原因?
对于大量信息采集不到,则可能是采集电源故障或采集回线断线,若集中在一块采集板上,(3分)也可能是采集板没有工作(采集板最上面的两个指示灯不停闪烁表示该板在工作状态)或接口插座松动,或整流二极管击穿。(3分)采集板不工作的原因有:采集板故障、I/O板故障,或I/O板与机柜采集母板的连接部分有故障。(4分)
41.TYJL-Ⅱ型联锁机手动倒机时故障点如何判断?
若备机在冷备状态时,当联锁机通信中断,应先切换联锁机。(3分)若联锁机倒机后恢复正常,表明故障点在原工作机上。(3分)
若联锁机倒机后仍不能正常使用,则要切换联锁机切换面板上的监控机切换旋钮来人工切换监控机。
若通过切换监控机后系统恢复正常,说明故障点在监控机上,且通常是由于监控机通信网卡PC-01故障造成的。(4分)
