163.(2020年真题)渗沥液收集导排系统施工控制要点中,导排层所用卵石的()含量必须小于10%。

40.某市政基坑工程,基坑侧壁安全等级为一级,基坑平面尺寸为22m×200m,基坑挖深为10m,地下水位于地面下5m。采用地下连续墙围护,设三道钢支撑。基坑周围存在大量地下管线等建(构)筑物。为保证基坑开挖过程中的安全,监测单位编制了监测方案,监测项目包括地下墙水平位移、周围建筑物变形、地下水位、土体分层竖向位移等。施工过程中,监测单位根据监测方案对基坑进行了监测,在施工过程中每日向建设单位提交当日报表。【问题】1.上述监测项目可分别采用什么方法监测?2.监测成果除当日报表外还包括哪些?3.监测报警值应由哪个单位确定?有哪两项控制指标?4.监测报告内容除了标明工程名称、监测单位、起止日期、报告编号外,还应履行哪些手续?

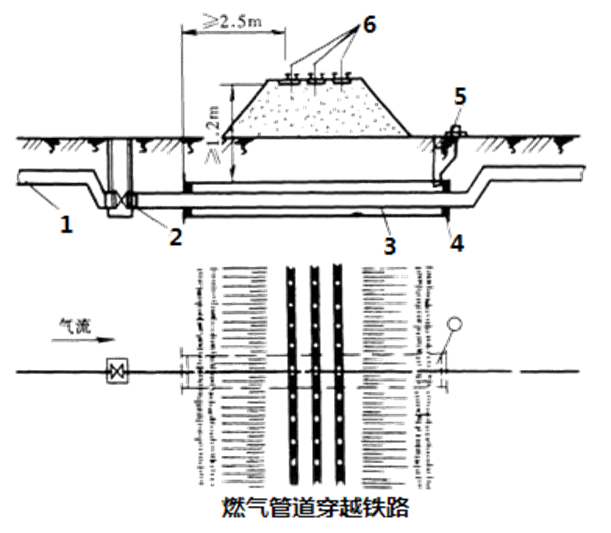

39.某单位承接一供热管线工程,热水管道,长729m,管径分别为DN250mm和DN300mm,钢质管材,聚乙烯保护层直埋敷设,全线共设4个检查室。其中在K0+325段穿越铁路干线一处施工时发生如下事件:事件1:在2号检查室热机安装施工时,施工单位预先在管道上截下一段短节,留出安装波纹管补偿器的位置,后因补偿器未及时到货,将管端头临时用彩布条封堵。事件2:两节管道焊接前,项目部编制了焊接专项方案,拟定的焊接重点内容有:焊接环境、焊接工艺参数。事件3:某段DN250mm和DN300mm水平管路采用偏心异径管相接,项目部拟采用管底相平方式焊接;某阀门与管道以法兰方式连接时,质量员发现阀门处于打开状态。事件4:穿越铁路处采用钢筋砼套管,套管顶距铁轨高度1.2m。穿越铁路示意图如下:【问题】1.指出事件1中施工单位的不妥之处并改正。2.补充事件2中管道焊接重点内容。3.指出事件3中施工单位的不妥之处并改正。4.请指出事件4图中的2、4、5分别是什么?

38.某燃气管道长3km,除穿越一条宽度为50m的道路采用夯管作为套管外,其余均采用开凿明挖施工。夯管直径DN500mm。夯管施工示意图如下:项目部编制的夯管施工方案摘要如下:(1)首节管采用管靴保护,管靴外径宜大于夯管外径15~25mm。(2)后续管节每次夯进前,已入管与吊入管的管节接口焊接完成后即可与连接器及穿孔机连接夯进施工。夯管完成后进行排土作业。【问题】1.请指出示意图中A、B、C的名称。2.请逐一指出夯管施工方案是否正确,错误的请改正。3.请指出管靴夯进中采取的减阻措施有哪些?4.本夯管排土采用什么方法?

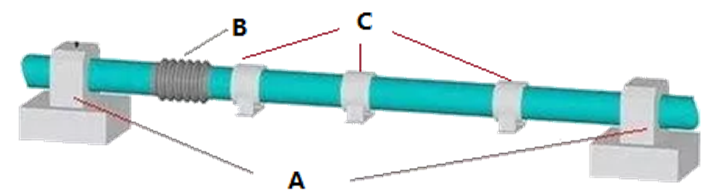

37.A公司中标承建一座热力站安装工程,该热力站位于某公共建筑物的地下一层。一级给回水设计温度为125℃65℃,二级给回水设计温度为80℃/60℃,设计压力为1.6MPa。部分管道安装示意图如下:工程实施过程中发生如下事件:事件1:安装工程开始前,A公司与公共建筑物的土建施工单位在监理单位的主持下对预埋吊点、设备基础、预埋套管(孔洞)进行了复验,划定了纵向、横向安装基准线和标高基准点,并办理了书面交接手续。设备基础复验项目包括纵轴线和横轴线的坐标位置、基础面上的预埋钢板与基础平面的水平度、基础垂直度、外形尺寸、预留地脚螺栓孔中心线位置。事件2:鉴于工程的专业性较强,A公司决定将工程交由具有单独法人资格和相应资质,且具有多年施工经验的下属B公司来完成。为方便施工,B公司进场后拟采用建筑结构作为起吊、搬运设备的临时承力构件,并征得了建设、监理单位的同意。事件3:管道支架支撑面的标高采用加设金属垫板方式进行调整,金属垫板共3层,并与管道进行焊接。【问题】1.请指出该一级、二级管网是按什么分类的?并指出图中A、B、C构件名称。2.事件1中,设备基础的复验项目还应包括哪些内容?3.事件2中,B公司的做法还应征得哪方的同意?说明理由。4.改正事件3中的错误之处。

36.某建设单位与A市政工程公司(简称A公司)签订燃气管道承包合同,管涵总长1300m,管道为直径DN250mm的钢管,设计输气压力为0.4MPa。A公司将开挖分包给B工程公司(简称B公司)。B公司采用放坡开挖基槽再施工管涵的施工方法,在沟槽一侧堆置土方。施工期间A公司派驻现场安全员发现某段基槽土层松软,有失稳迹象,随即要求B公司在此段基槽及时设置板桩临时支撑,但B公司以工期紧及现有板桩长度较短为由,决定在开挖基槽2m深后再设置支撑,且加快基槽开挖施工进度,结果发生基槽局部坍塌,造成一名工人重伤。管道封底焊接时采用氩气保护焊。对口焊接前,重点检验了坡口外观,有无铁锈或毛刺等现象。检验中发现两管道壁厚不等,对厚壁管道进行了削薄处理。A公司回填沟槽时,管道有效支承角范围内用细土回填,其他部位填土中不得含有碎砖、石块、大于100mm的冻土块等杂物,回填时管道两侧及以上500mm用人工回填,两侧高差为300mm。回填后12~24h后用钢尺检测发现管道变形超标,采取了措施进行了处理。回填沟槽0.5m高度以上后,拟进行清管球或气体吹扫试验。【问题】1.对发生安全事故,反映出A公司和B公司分别在安全管理上存在什么具体问题?2.B公司处理软弱土层基槽做法违反规范中的什么规定?3.对口焊接前,除了坡口质量和错边量外,还应检查哪些方面?4.管道变形检测时可用哪些方法?5.指出背景资料管道变形超标原因并改正。

35.某沿海城市电力隧道内径为3.8m,全长4.9km,管顶覆土厚度大于5m,地质层为渗透性较小的黏性土,地下水位位于地下3m处,地下水丰富,采用机械顶管法施工,合同工期6个月,检查井兼作工作坑,间距300m左右。采用现场制作沉井不排水下沉的施工方案,沉井分节长度为2节。单节混凝土管长2m,自重11t,采用20t龙门吊下管。项目部编制的施工组织设计及专项安全施工方案摘要如下:(1)项目部编制了安全专项施工方案,分别为施工临时用电组织设计,沉井下沉施工方案。(2)工作井内供电采用三级配电,两级保护原则,动力和照明分路供电,作业面照明电压为220V电压。动力电压为380V。(3)龙门吊为租赁设备,由专业安装单位施工,质量员检验合格后即用于施工。【问题】1.施工方案(1)中项目部还应补充哪些安全专项施工方案?2.专项方案中的施工计划包括哪些计划?3.指出施工方案(2)中方案错误之处并改正。试说明三级配电、两级保护含义4.施工方案(3)中,龙门吊安全验收不正确,请改正。

34.某燃气管道工程,管材为DN350mmPE管道,热熔连接。全长1500m。平均埋深1.4m,场地地下水位于地表下1.6m。采用明挖法施工。开工前,在建设单位主持下,设计单位向施工单位进行了设计交底后,施工单位编制了施工组织设计,报监理工程师批准后开始准备施工。施工准备阶段,项目部测量人员根据设计单位提供的管线坐标和A,编制了测量方案,测量作业采用一人测两次的方法核对复测,核对过程中发现测量记录有一处错误,用涂改液进行了修改,经多次校核发现A无法形成附合或闭合路线,因此通知了B。B检查复核后发现确实存在问题,向建设单位项目负责人进行了汇报。管道沟槽开挖过程中,遇到了原勘察报告中未揭示的废弃砖沟,项目部经现场监理口头同意并拍照后,组织人力和机械进行了清除,事后仅以照片为依据申请合同外增加的工程量确认。因清除砖沟造成局部沟槽超挖近1m,用原土进行了回填,并分层夯实处理。管道进场前抽样进行了性能试验,试验结果合格。项目部拟定的热熔焊接工艺流程如下:焊机状态调试→管材准备就位→C→预热→加温熔化→D→保压冷却。【问题】1.指出背景资料中A、B分别指什么?2.改正测量员测量过程错误之处。3.清除废弃砖沟合同外工程量还应补充哪些资料才能被确认?4.项目部采用原土回填超挖沟槽方式不正确,请指出正确作法。5.管道进场时应做哪些检验项目?6.指出热熔焊接工艺流程中C、D名称。

33.某公司承建一项城市污水处理工程,包括调蓄池、泵房、排水管道等。调蓄池为钢筋混凝土结构,结构尺寸为40m(长)×20m(宽)×5m(高),结构混凝土设计等级为C35,抗渗等级为P6。调蓄池底板与池壁分两次浇筑,施工缝处安装金属止水带,混凝土均采用泵送商品混凝土。事件一:施工单位对施工现场进行封闭管理,砌筑了围墙,在出入口处设置了大门等临时设施,施工现场进口处悬挂了整齐明显的”五牌一图”及警示标牌。事件二:调蓄池基坑开挖渣土外运过程中,因运输车辆装载过满,造成抛洒滴漏,被城管执法部门下发整改通知单。事件三:池壁混凝土浇筑过程中,有一辆商品混凝土运输车因交通堵塞,混凝土运至现场时间过长,坍落度损失较大,泵车泵送困难,施工员安排工人向混凝土运输车罐体内直接加水后完成了浇筑工作。事件四:金属止水带安装中,接头采用单面焊搭接法施工,搭接长度为15mm,并用铁钉固定就位,监理工程师检查后要求施工单位进行整改。为确保调蓄池混凝土的质量,施工单位加强了混凝土浇筑和养护等各环节的控制,以确保实现设计的使用功能。【问题】1.写出”五牌一图”的内容。2.事件二中,为确保项目的环境保护和文明施工,施工单位对出场的运输车辆应做好哪些防止抛洒滴漏的措施?3.事件三中,施工员安排向罐内加水的做法是否正确?应如何处理?4.说明事件四中监理工程师要求施工单位整改的原因?5.施工单位除了混凝土的浇筑和养护控制外,还应从哪些环节加以控制以确保混凝土质量?

32.某公司承建城市桥区泵站调蓄工程,其中调蓄池为地下式现浇钢筋混凝土结构,混凝土强度等级C35,池内平面尺寸为62.0m×17.3m,筏板基础。场地地下水类型为潜水,埋深6.6m。基坑长63.8m,宽19.1m,深12.6m,围护结构采用φ800mm钻孔灌注桩排桩+2道φ609mm钢支撑,桩间挂网喷射C20混凝土,桩顶设置钢筋混凝土冠梁。基坑围护桩外侧采用厚度700mm止水帷幕,如图2所示。施工过程中,基坑土方开挖至深度8m处,侧壁出现渗漏,并夹带泥沙;迫于工期压力,项目部继续开挖施工;同时安排专人巡视现场,加大地表沉降、桩身水平变形等项目的检测频率。周边管线沉降用直接法检测。按照规定,项目部编制了模板支架及混凝土浇筑专项施工方案,拟在基坑单侧设置泵车浇筑调蓄池结构混凝土。【问题】1.列式计算池顶模板承受的结构自重分布荷载q(kN/㎡),(混凝土容重γ=25kN/m3);根据计算结果,判断模板支架安全专项施工方案是否需要组织专家论证,说明理由。2.计算止水帷幕在地下水中的高度。3.管线沉降直接法常用的测点设置方法有哪些?4.指出基坑施工过程中风险最大的时段,并简述稳定坑底应采取的措施。5.写出图2中细部构造A的名称,并说明其留置位置的有关规定和施工要求。6.根据本工程特点,试述调蓄池混凝土浇筑工艺应满足的技术要求。

31.A公司中标某市供水公司新建沉淀池一座,设计为无盖圆形,直径30m,底板现浇砼,池壁为预制拼装外缠预应力钢丝结构。壁板与底板的杯槽连接示意图如下:项目部确定的分部工程、分项工程划分如下(摘抄部分):施工中发生如下事件:事件1:池壁预制板拼装并临时支撑后,进行了壁板缝砼施工,内外模一次安装到顶,随后灌注砼,选在壁板缝间宽度较大时进行,采用人工捣固,结果拆模后发现有部分砼离析、蜂窝不密实等现象。事件2:该水池壁板环向预应力筋张拉后,喷射水泥砂浆保护层后进行了满水试验。事件3:公司质量安全部门例行检查时,发现工人宿舍室内净高2.2m,封闭式窗户,每个房间住20个人,认为不符合相关要求,下发了通知单责令改正。【问题】1.分别指出示意图中A、B、C、D的施工内容或名称。2.分别指出E、F分项工程名称。3.请分析事件1中砼产生病害的原因。4.改正事件2的错误之处,并指出环向预应力筋张拉方法有哪些?5.事件3中现场工人宿舍应如何整改?
