259.下列关于建筑智能化工程线缆的施工要求,说法错误的是()。

160.某机电设备安装公司承包了一台带换热段的分离塔和附属容器、工艺管道的安装工程,部分管道材质为不锈钢。合同约定,分离塔由安装公司制造或订货,建设单位提供制造图纸。由于该塔属压力容器,安装公司仅具备压力容器安装改造维修2级许可资格,故向某具备资格的容器制造厂订货,现场组焊。安装公司为了抢工期,未办理任何手续,在分离塔运抵现场卸车后,直接进行现场组焊、安装,并进行后续的配管工程。在工程实施过程中,出现了以下事件:事件1:管道系统压力试验前,项目部制定了管道系统压力试验方案,试验用水为自来水,监理工程师审查试验时认为试验用水可能有问题,经检测,自来水氯离子含量为50ppm,不符合相关要求。项目部更换水源进行试验。管道系统压力试验中,塔进、出口管道上的多个阀门发生泄漏。检查施工记录,该批由建设单位供货的阀门在安装前未进行试验。安装公司拆卸阀门并处理完后重新试压合格,工期比原计划延误6天。安装单位就工期延误造成的损失向建设单位索赔,遭到建设单位拒绝。事件2:在联动试运行中,分离塔换热段管板与接管连接的多处焊缝泄漏,试运行中止。安装单位对塔泄漏处进行了补焊处理后,再次启动试运行,而塔的原漏点泄漏更加严重,不得不再次停止试运行。建设单位认为,继续进行联动试运行条件不充分,分析事故原因,确定是由分离塔质量问题引起,发现安装单位因时间原因,没有对分离塔安装工程组织质量验收,最终安装公司联系制造厂,由制造厂组织工程人员对分离塔进行二次安装维修,并完成质量验收。由于分离塔待修停工,使该项目推迟竣工投产2个月。为此,建设单位要求安装单位承担质量责任并赔偿全部经济损失。问题:1.压力试验用水有何问题,应达到什么要求?2.说明建设单位拒绝安装单位对事件一提出索赔的理由。3.安装单位在分离塔安装前应根据什么规定、申办何种手续?4.安装单位对分离塔进行作业有什么不妥?5.事件二中,安装单位和容器制造厂的质量职责是么?对事故各自应负什么质量和经济责任?说明理由。

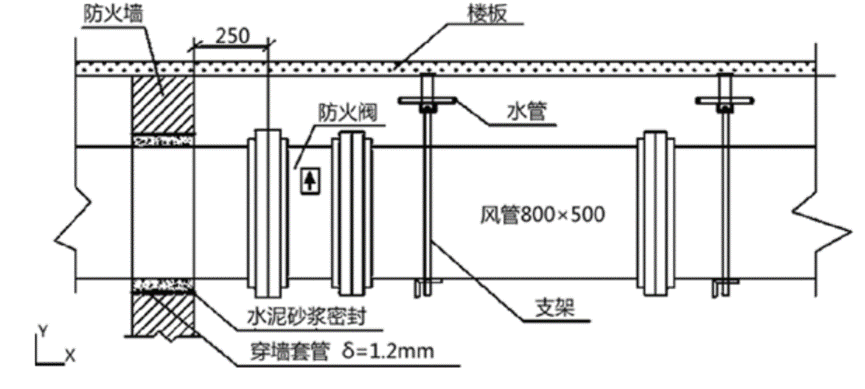

159.A安装公司承包某商业中心的空调工程,商业中心地处江边(距离江边100m),空调工程的设备材料有:冷水机组、蓄冰槽、燃气锅炉、冷却塔、板式热交换机、水泵、空调箱、风机盘管、各类阀门(DN20~DN700)、空调水管(DN20~DN700)、风管、风阀及配件等,以上设备材料由安装公司采购。A安装公司项目部进场后,针对工程中采用的新设备、新技术编制了施工方案,方案中突出了施工程序和施工方法,并明确了施工方法的内容,冷水机组采用江水冷却,需敷设DN700冷却水管至江边。DN700冷却水管道的敷设选择非开挖顶管技术,并分包给B专业公司施工。空调水管的化学清洗并镀膜分包给C专业公司施工。安装公司向专业公司提供了相关资料,负责现场的管理工作,确保专业公司按批准的施工方案进行施工。按施工进度计划,安装公司项目部及时与供货厂商联系,使设备材料运到现场的时间与施工进度配合,以满足施工进度要求。设备材料到达施工现场后,按规定对设备材料进行检验,其中对阀门进行强度和严密性试验。空调工程按施工程序实施,空调设备安装后,进行管道、风管及配件安装调试,空调工程按合同要求完工。施工时某段风管安装情况如图,建设单位认为其中有诸多问题。后经施工单位整改后通过验收。问题:1.空调水管化学清洗施工要点有哪些?2.项目部应如何对阀门进行强度和严密性试验?3.通风与空调系统调试如何组织,调试准备有哪些?4.指出图中的风管及其配件安装不符合规范要求之处,写出正确的规范要求。

158.背景资料某安装公司中标了10台5000m3拱顶罐、5台10000m3球罐的安装工程,拱顶罐和球罐的制作材料都是Q345R,球罐采用的是7带球罐,壁厚为50mm。项目部建立了质量和安全监督体系,编制了施工方案,储罐采用倒装法施工。在储罐的焊接过程中,施工单位按照以下顺序进行罐底的焊接:①边缘板对接焊缝靠外侧的300mm→②底圈罐壁与罐底的角焊缝→③边缘板与中幅板之间的收缩缝→④边缘板剩余焊缝→⑤中幅板焊接。在中幅板焊接时,施工单位按照图示顺序进行了焊接,出现了严重变形。根据进度计划的安排,9、10号储罐焊接时正赶上雨季,安装公司项目部提前编制了质量预控方案。因为措施得当,储罐焊接顺利完成。在球罐焊接完成后,施工单位即进行了球罐的外观检查、超声波探伤、热处理,却在球罐水压试验的时候,发现了大量裂纹。问题:1.写出储罐罐底正确的焊接顺序(以序号表示)。2.写出中幅板焊接时的正确顺序及预防中幅板焊接变形的工艺措施。3.针对9、10号储罐焊接,项目部应如何编制质量预控方案?4.分析球罐产生裂纹及未及时发现裂纹的主要原因。列举预防此类裂纹的主要措施。5.球罐热处理前应具备哪些条件?6.该球罐无损探伤选择超声波探伤是否合理?说明理由。

157.北方某公共建筑机电安装工程由A、B两区域组成,A区功能为高档酒店,B区为办公楼。A、B两区机电工程业主单独招标,分别由两个施工单位公司1和公司2承接,两区机电工程系统独立设置各自系统。机电安装工程均包括通风空调、给水排水、消防、电气、建筑智能工程项目。通风空调工程采用冰蓄冷制冷技术,办公楼空调系统采用VAV变风量系统,酒店空调采用风机盘管加新风系统,卫生间给水排水采用同层排水系统,工程设直饮水系统,消防工程设置气体灭火系统、消防喷洒系统、消火栓系统等,建筑物大堂设置地板辐射供暖系统,埋地管材采用PE-RT耐热增强聚乙烯管,网络服务机房采用开放式网格桥架,网络服务机房设置德国原装进口的恒温恒湿空调机组。机电工程施工工期均为2年,酒店项目先开工3个月时间,项目完工时间为2016年12月份,该楼供暖系统已经运行。工程组织竣工验收,要求竣工验收必备文件必须具备齐全。验收人员检查中发现了以下几个问题:(1)公司1完成酒店工程项目,公司2承接的办公楼工程目前还未完工。(2)公司1承接的酒店工程的地下洗衣房的蒸汽管道工程,因业主采购的设备延期到场,故施工单位也未按约定的时间将蒸汽管道连接到位,业主方对施工单位进行罚款。(3)酒店工程未进行带冷源的系统联合调试。(4)进口的恒温恒湿机组的说明书没有中文标示。(5)酒店大堂的地板辐射供暖系统的PE-RT耐热增强聚乙烯管道只提供了一次压力试验的记录。【问题】1.业主是否应该对公司1承接的酒店地下洗衣机房蒸汽管道未按期完成进行处罚?2.酒店工程进行了带热源的联合试运转,并已供暖,但未进行带冷源的联合试运转,是否可以进行竣工验收?3.竣工资料中进口的恒温恒湿空调机组的产品说明书没有中文标示,是否符合要转,是否符合要求?应如何处理?4.酒店大堂的地板辐射供暖系统的PE-RT耐热增强聚乙烯管道只提供了一次压力试验的记录。是否符合要求?说明理由。5.峻工验收必备文件有哪些?

156.背景资料A施工单位中标某地区一冶炼厂扩建工程,该地区常年刮西北风,工程材料及设备都由建设单位采购。项目部采取如下方案:1.施工单位在组织土方开挖、余土外运时,开挖现场,厂外临时堆土及运输道路上经常是尘土飞扬,运送土方的汽车也存在漏土现象。2.临时设施按规划图布置(如下图),其中消防道路路面宽度为3m;围墙用高1.5m的铁栏杆制作;喷砂和钢结构制作均为露天作业。3.因钢结构制作安装占用部分工程用地,故要求钢结构制作安装实施每天三班倒作业。临时设施规划图如下:问题:1.在土方开挖施工过程中,需要采取哪些环境保护措施?2.生活区的哪些设施布局存在安全隐患?说明原因。应怎样处理?3.哪些设施布局将会对环境产生污染?请简述理由。4.生活区的保卫消防存在哪些问题?5.钢结构安装一般包括哪几个主要环节?

155.某安装公司承担某市博物馆机电安装工程总承包施工,该工程建筑面积32000㎡,施工内容包括:给排水、电气、通风空调、消防、建筑智能化工程,工程于2010年8月开工,2011年7月竣工,计划总费用2100万元。施工过程中项目部绘制了进度和费用的S形曲线(见图),对工程进度和费用偏差进行分析:空调风管主风管工作压力为1000pa,安装单位采用矩形风管S形插条无法兰连接,安装完毕后进行漏风量检测,漏风量严重超标。监理单位要求安装单位整改。工程竣工验收合格后,建设方立即向公安机关消防机构报送了工程竣工验收报告,有防火性能要求的建筑构件、建筑材料、室内装饰材料符合国家标准或行业标准的证明文件、施工和监测单位的合法身份证明及资质等级证明文件等资料,申请备案。问题:1.计算工程施工到第10个月时,项目部的进度偏差和费用偏差。2.风管漏风量严重超标的原因是什么,应如何整改3.建设方申请消防竣工验收备案是否正确?说明理由。4.消防竣工验收还应提交哪些资料?

154.某机电安装公司承担了某钢厂新厂区压力容器(低合金高强度钢)组焊(如下图),燃气、氧气管道安装施工,设计要求焊缝进行无损探伤检查,强度试验采用液压试验方法。施工过程中,发生以下事件:事件1:压力容器制作全部露天作业,任务还未完成时雨季来临,工期紧迫,不能停止施工;事件2:管道焊后经探伤发现,焊接合格率偏低,存在很多焊接缺陷。项目部组织人员按质量预控的施工因素进行了分析,经查验,工艺文件已按程序审批,并进行了技术交底。但经进一步检查发现焊条质量不合格。根据分析结果,找出了失控原因,经整改后焊接合格率得到了提高。【问题】1.指出上图中序号1~12分别是哪类焊接接头。2.事件1中,编写雨期露天施焊压力容器的质量预控方案。3.指出施工生产要素中哪些因素失控。焊缝质量问题应如何处理?并说明理由。4.管道焊接技术交底的重点内容有哪些?

153.某机电安装公司具有压力容器、压力管道安装资格,通过投标承接一高层建筑机电安装工程,工程内容包括给水排水系统、电气系统、通风空调系统和一座氨制冷站。项目部针对工程的实际情况编制了《施工组织设计》、《氨气泄漏应急预案》和材料领发、使用和回收实施要求和办法。《施工组织设计》中,针对重80t,安装在标高为20m的冷水机组,制订了租赁一台300t履带式起重机吊装就位的方案。《氨气泄漏紧急预案》中规定了危险物质信息及对紧急状态的识别程序、可依托的如消防和医院等社会力量的救援程序,内部和外部信息交流的方式和程序等。在工程施工中,出租单位将运至施工现场的300t履带式起重机安装完毕后,施工单位为了赶工期,立即进行吊装。因为未提供相关资料被监理工程师指令停止吊装。【问题】1.本工程需要配备哪些特种作业人员?2.氨制冷站在施工前还需要办理哪些手续?3.本工程存在哪些危险源,试用经验法进行识别。4.300t吊车在现场安装完毕就能投入使用吗?说明理由。监理单位要求提供哪些资料?

152.安装公司承包某分布式能源中心的机电安装工程,工程内容有:三联供(供电、供冷、供热)机组、配电柜、水泵等设备的安装和冷热水管道、电缆排管及电缆施工。分布式能源中心的三联供机组、配电柜、水泵等设备由业主采购,金属管道、电力电缆及各种材料由安装公司采购。A安装公司项目部进场后,编制了施工进度计划、预算费用计划及质量预控方案。设备基础验收合格后,采用卷扬机及滚杠滑移系统将三联供机组二次搬运、吊装就位,安装中设置了质量控制点,做好施工记录,保证了安装质量,达到设计及安装说明书要求。项目部将2000m电缆排管施工分包给B公司,预算单价为120元/m。在3月22日结束前检查,B公司只完成电缆排管施工1000m,但支付给B公司的工程进度款累计已达160000元,项目部对B公司提出了警告,要求加快进度。为节约管道安装时间,项目部决定将冷热水管道采用工厂化预制方式,现场组装焊接。在热水管道施工中,按施工图设计位置碰到其他管线,使热水管道施工受阻,项目部向设计单位提出设计变更,改变了热水管道的走向,使水泵和管道安装工作拖延到4月29日才完成。工程投入使用2个月后,三联供机组的配电柜中一台变频器出现质量问题,造成一台。经检查发现是水泵制造质量问题,建设单位通知施工单位维修,施工单位表示水泵非施工单位采购,拒绝维修。【问题】1.简述冷热水管道工厂化预制流程?2.三联供机组在吊装就位后,试运转前有哪些安装工序?3.计算电缆排管施工的费用偏差和进度偏差。是否会影响总施工进度,项目部应采取何种控制措施对偏差进行控制?4.在热水管道施工中,项目部应如何变更设计图纸?水泵及管道安装施工进度偏差了多少天?是否大于总时差?5.施工单位拒绝维修的做法是否正确,应如何处理。

151.背景资料:某机电设备安装公司中标某海上油气处理模块(约2800t钢结构和管道、电气等组成的生产模块)的施工总承包合同。合同的通用条款规定,材料由业主供给,项目生产用电由业主提供,本项目需由机电安装公司完成。在合同的专用条款中约定了工程范围、工期、质量标准、安全环境要求,并规定项目可以将管道、防腐工程分包给有资质的单位。机电安装公司将管道工程分包给了GA1级资质的A单位,将防腐工程分包给了具有资质的B单位。项目执行期间发生了下列情况:业主单位新上任的合同部经理认为机电安装公司违法了合同通用条款的规定,给机电安装公司开出了50万元的罚款通知书。A单位在管道安装时由于甲供管件到货滞后15天造成窝工损失30万元,因为机电安装公司的钢结构安装滞后,造成窝工损失5万元,工期拖后6天。A单位向业主提出30万元的费用索赔和15天的工期索赔,向机电安装公司提出5万元的费用索赔和6天的工期索赔。A单位在进行管道水压试验时,发现在升压到2.6MPa时,阀门的法兰处有水珠渗出,为了节约时间,项目技术员要求管工带压紧固螺栓,被监理工程师制止。机电安装公司在试运行时,有两台油泵出现震动大、噪声大,电动机端部发热等异常现象。经调查发现:油泵的钢垫铁有移位和松动;电动机与油泵的联轴器同轴度超差。问题:1.业主单位合同部经理开具的50万元罚款单是否成立?为什么?2.A单位向业主及机电安装公司的索赔是否成立?应该怎么做?3.监理为什么制止管工带压紧固螺栓的行为?试压时的压力表有何要求?4.按油泵安装质量问题调查结果,分别指出发生质量问题可能的主要原因。
