228.如何进行监控装置数字量输入/出插件手柄条件输入电路功能测试?
答案解析
正确答案：答:(1)将信号AM5、A1接GND(即插件X2的C14、A30与A19连接),WRITE*接VCC(即插件X2的A14与A32连接)。在VCC与GND(即X2-ABC32和X2-A19)间加+5V电压,其电流应小于25mA。
(2)检查110V各个输入通道的工作情况

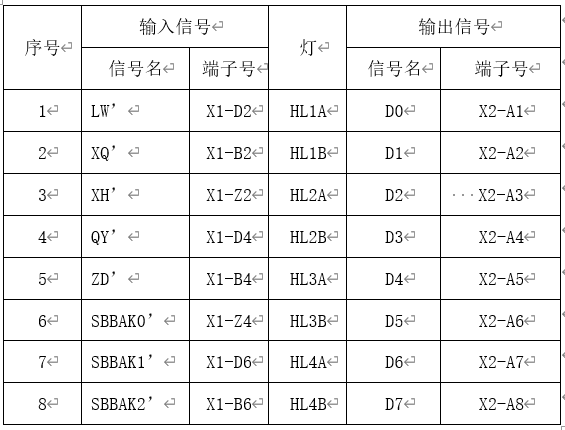

按上表,在信号输入端对110VG(X1-D26)用0~150V稳压电源加入77V~110V直流电压信号,对应的灯亮,相应的输出信号端输出低电平,当电压低于60V时,对应的灯灭,相应的输出信号端输出高电平。
(3)手柄条件输入电路自检通道测试用0~150V稳压电源在信号110VCS(Q1-1)对110VG(X1-DBZ26)加入77V~110V直流电压信号,面板相应指示灯亮,当电压低于60V时,面板灯相应指示灯灭。
(2)检查110V各个输入通道的工作情况
按上表,在信号输入端对110VG(X1-D26)用0~150V稳压电源加入77V~110V直流电压信号,对应的灯亮,相应的输出信号端输出低电平,当电压低于60V时,对应的灯灭,相应的输出信号端输出高电平。
(3)手柄条件输入电路自检通道测试用0~150V稳压电源在信号110VCS(Q1-1)对110VG(X1-DBZ26)加入77V~110V直流电压信号,面板相应指示灯亮,当电压低于60V时,面板灯相应指示灯灭。
